想要做一個外掛電源模塊，輸出電壓有三種，接口想做成航空插座。

其中一種輸出電壓為+10V，由于需要的輸出電流較大，故想采用多個PMOS并聯的形式來實現電流的增大，同時采用C8051控制的方式來解決供電順序和電源浪涌問題。

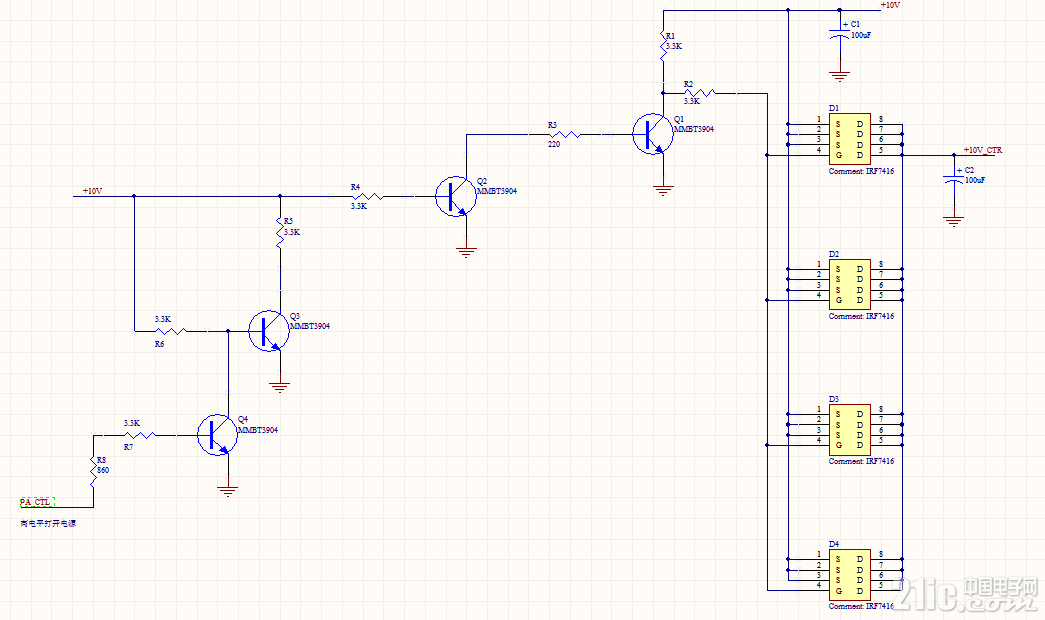

電路使用4個PMOS芯片IRF7416并聯，采用三極管MMBT3904開關電路作為柵極驅動。

請問是否需要多個MMBT3904來驅動4個IRF7416？如果三極管只是用來提高單片機的驅動能力，本質是開關，那么是否只需要一只管子就可以驅動多個PMOS？還有，4個IRF7416直接并聯是否可行？

IRF7416.pdf(118.18KB,下載次數:9)2017-3-2021:45上傳

點擊文件名下載附件

MMBT3904（Fairchild）.pdf(112.33KB,下載次數:9)2017-3-2021:56上傳

點擊文件名下載附件

求解答呀~第一發帖

，，，，都沒人理。

。

EIZAbeth發表于2017-3-2109:25

求解答呀~第一發帖，，，，都沒人理。

。

看著可以做過試驗或仿真試試

可以是可以，可是你前面那一堆三極管的電路不對吧？

本帖最后由EIZAbeth于2017-3-2110:18編輯

lfc315發表于2017-3-2110:10

可以是可以，可是你前面那一堆三極管的電路不對吧？

那用一個三極管行不？反正是開關作用，驅動能力也夠

山東電子小菜鳥發表于2017-3-2110:04

看著可以做過試驗或仿真試試

請問前面一堆三級管的連接有問題嗎？還是用一只管子就夠了？

只要Q1就夠了

lfc315發表于2017-3-2110:31

只要Q1就夠了

哦，那請問Q1提供瞬時電流夠不夠大？是否可以同時控制四個電容的快速充放電？

EIZAbeth發表于2017-3-2110:52

哦，那請問Q1提供瞬時電流夠不夠大？是否可以同時控制四個電容的快速充放電？...

只是做一個電源開關的話，沒有問題啊

您好！從你的電路功能要求來分析是多組電源通與斷的動作，簡單地說也就是一個可受控制的電源開關。

對于大電流開關電路來講我們一般采用是N-MOS來而不采用P-MOS來做，先價格我們不去考慮！至于理由嘛你去看看MOS開關電路應用原理；對于你上面的電路根本就不受控制一至處于關斷狀態，永遠都沒有電壓輸出，無論哪么分析你的邏輯都是錯誤的，還有要想你的電路處于開通狀態VGS必須要為負電壓，規格書上清楚寫到最少都要到-10V，要想徹底開通能帶得起負載要達到-24V.我也是沒有時間如果有時間我就給你畫一個電路出來給你用！我的分析只是我個人意見望參考，希望能幫到你！謝謝！！

輸出電流有多大？開關頻率有多高？

首先，你可能需要找本模電書看看。

1、級聯太多建議只用一級就夠了

2、不知道你的開關頻率是多少如果頻率太高建議加泄放電路

從薪發表于2017-3-2116:47

您好！從你的電路功能要求來分析是多組電源通與斷的動作，簡單地說也就是一個可受控制的電源開關。

對于大電...

1.用PMOS的原因是想要高端驅動，當然用NMOS也可以

2.規格書上寫的常溫下Vgs最小是-1V

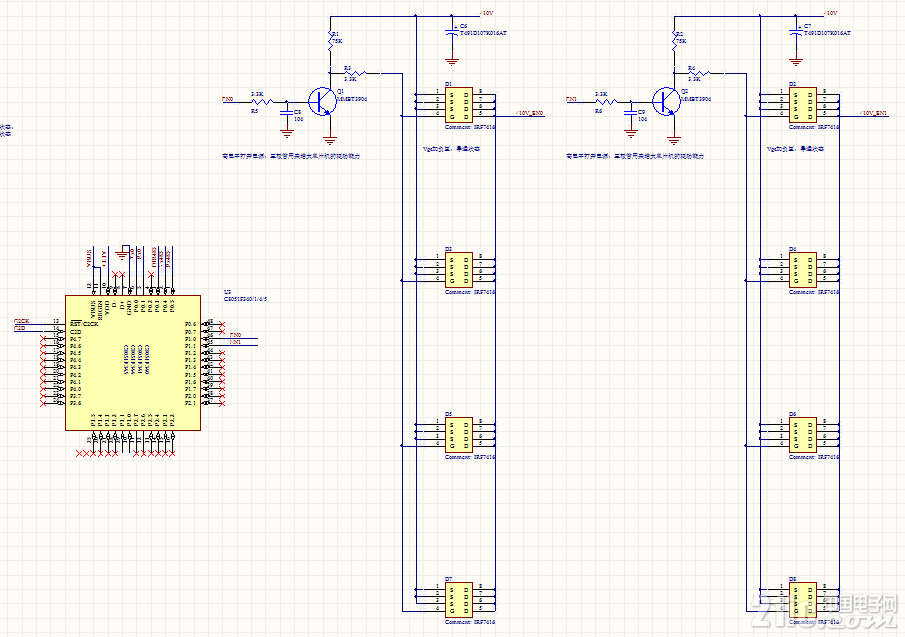

3.我改好的電路圖，幫忙瞅一下唄~

最好在Q1后面加一級用PNP管這樣會好點，另在每個MOS管上并一個續流二極管吧，以防泄流！希望能幫到你！謝謝！！

可以的呀
