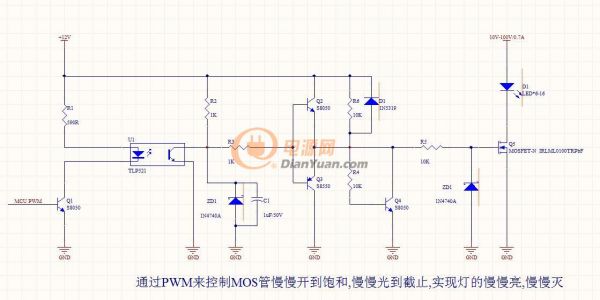

這個電路主要是用單片機控制一個100V 0.7A的LED電源，MOS采用IRLML0100pbf,光耦隔離用TLP521.

主要工作過程,通過PWM來控制MOS管慢慢開到飽和,慢慢關到截止,實現燈的慢慢亮,慢慢滅,但在調試過程遇到電路不正常工作.

請大家幫指導一下,謝謝!

沒看懂R4R6Q4是干什么的。 用放大器組成一個電壓跟隨器替代Q2，Q3，R4，R6，Q4，D1這一坨，R5弄小點。你試試，不知道行不行 如果要慢亮慢滅，那么調節前面這個電容的容值和充放電電阻的大小，需要在電容和光耦之間加個放電電阻。 采用PWM調光要LED慢慢滅的話，還是在LED兩端加個很大的電容吧，那樣在慢慢滅的時候，就不會閃燈。 已經被添加到社區經典圖庫嘍
http://www.dianyuan.com/bbs/classic/ 用PWM驅動，頻率做高些，通過調整驅動的占空比 應該可以實現燈的亮度變化。 Q4導致MOS不能導通，要來干嘛？

我是搜索TLP251進來的看到此貼的！開始還看錯你這型號呢！我這推薦一下你用這個TLP250/TLP251吧！比起你設計這么復雜的電路方便多了！可能你更在乎成本吧！我也覺得Q4是有問題！Q4和場效應管是互相矛盾的！Q4應該改成PNP管吧！其實這也是多此一舉了！你了解一下TLP250內部結構就知道！都把你現在想要的集成在內部了！

而且你只是用于調光！我覺得沒那么復雜吧！原理就是調整占空比！頻率是固定的！如果是燈光我想應該用100HZ就夠了！這樣低頻應該比較好設計！當然如果能設置更高頻率對人眼應該傷害少點吧！而且我覺得推動這么小電流的場效應管根本不需要圖騰推動了吧！直接光耦內部三極管串一只電阻加電到G極！再加一下拉電阻就夠了吧！怎么把電路搞得那么復雜啊！

你原意是想用恒流的方式！改變恒流的大小！改變場效應管的RDS！得到LED的電流由小變大！再相反！其實這種方式場效應管會發熱消耗大量電能散發大量熱能！唯一優點就是不閃爍而已!而且在包括光耦和那么多元件中都要做到線性調整也是有點難度啊！

總結一句其實既然你都用上了PWM了！怎么還走舊路??！把數字變模擬！哎?。?！

去掉：C1 ZD1 R3 R6 D1 R4 Q4

R1=1K

R2=3.3K

R5=33Ω

試試
