　　現今LED顯示屏運用越來越廣，凡舉金融證券、體育、交通訊息、廣告傳遞等都可以看到它電感生產的足跡，也因為最近幾年LED成本下降及亮度的提升再加上LED顯示屏更具有耗電少、壽命長、視角大及響應速度快等優勢。

　　而且可以根據不同地點及需求訂制相對應的尺寸，在市場上快速崛起成新一代的傳播媒體寵兒，其條件更是其他大型顯示設備無法比擬的。本文將進一步一一說明如何不變更電路設計，利用驅動芯片的快速響應優勢來實現高畫質的LED顯示屏。

　　整體速度的提升-更高的刷新頻率與換幀頻率

　　LED是經由流過的電流來驅動的，而通過的脈沖寬度可以控制LED的亮度及灰度，簡單來說若不考慮系統端的設計，刷新頻率(refreshrate)是經由尋址時間(Tacc)及流過LED的電流速度所決定的；而換幀頻率(framerate)的提高除了系統的的支持外更需要更快的尋址時間，而尋址時間與傳輸的頻率(DCLK)與尋址數有強烈的正相關。

　　例如：有一全彩戶外顯示屏其尋址數為768，若是使用不同的頻率則整體的尋址時間也會不同工作頻率為10Mhz->76模壓電感器8X0.1us=76.8us工作頻率為30Mhz->768X0.033us=25.6us兩者的尋址時間相差3倍。

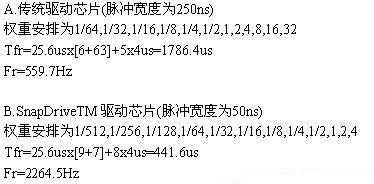

　　而電流流過LED的速度決定LED顯示屏的刷新頻率，舉例說明若一LED顯示屏其尋址數皆為768、工作頻率為30Mhz、灰階調整為8位(bits)、亮度調整皆為2位(bits)、每子場的間隔時間為電感生產4us；傳統驅動芯片其顯示的脈沖寬度為250ns，而SnapDriveTM驅動芯片的脈沖寬度為50ns，兩者可以達到的刷新頻率有明顯的差異

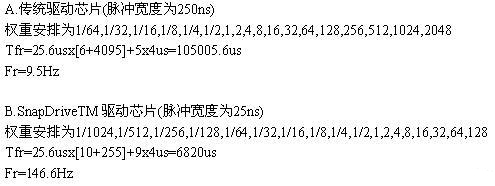

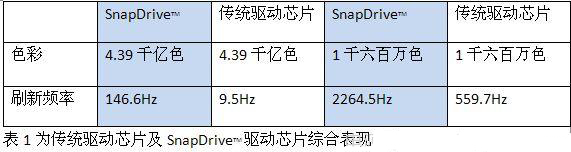

　顯示灰階度提升目前市場上一般通用的傳統驅動芯片其OE響應時間約為250ns，若以上述的例子來看其最高的灰階為8位；亦即R,G,B各有256個灰階度。其色彩為256X256X256=166777216約1千六百萬色。若想將灰階度提高至14位亦即16384X16384X16384=4.39千億色；兩者之間的刷新頻率亦會得到明顯的差異

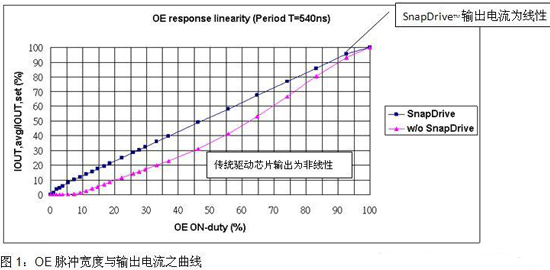

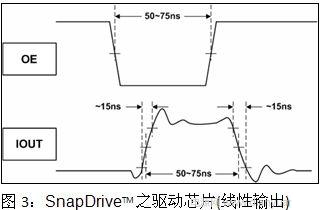

以下為臺灣迅杰科技推共模電感器出包含SnapDriveTM技術之驅動芯片測試條件及結果，借圖1及圖3可以明顯看出其驅動芯片在極小的OE脈沖寬度下其輸出電流仍為線性輸出，而傳統驅動芯片則無法提供線性的輸出。

　　測試條件：Vcc=5V,Iout=38.3mA,RL=47Ω,CL=13pF

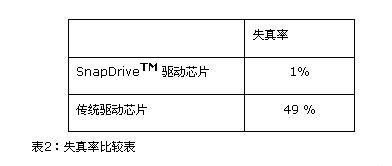

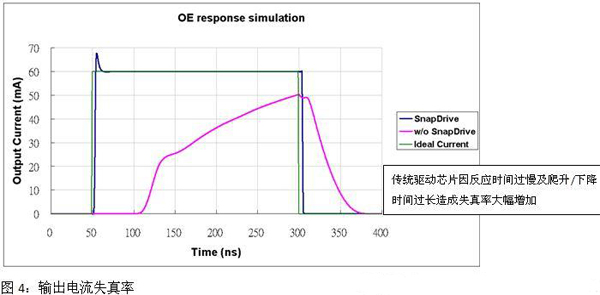

失真率的降低 　針對不同的輸出電流斜率的驅動芯片，利用仿真軟件(HSPICE2007)我們在失真率方面我們得到不同的結果


仿真條件：傳統驅動芯片：Ton:160ns,Tof:70ns 　SnapDriveTM驅動芯片：Ton:15ns,Tof:15ns 　Vin:5V,Iout=20mA,LED等效電路RL:52Ω,CL:10pf OE脈沖寬度為：250ns
