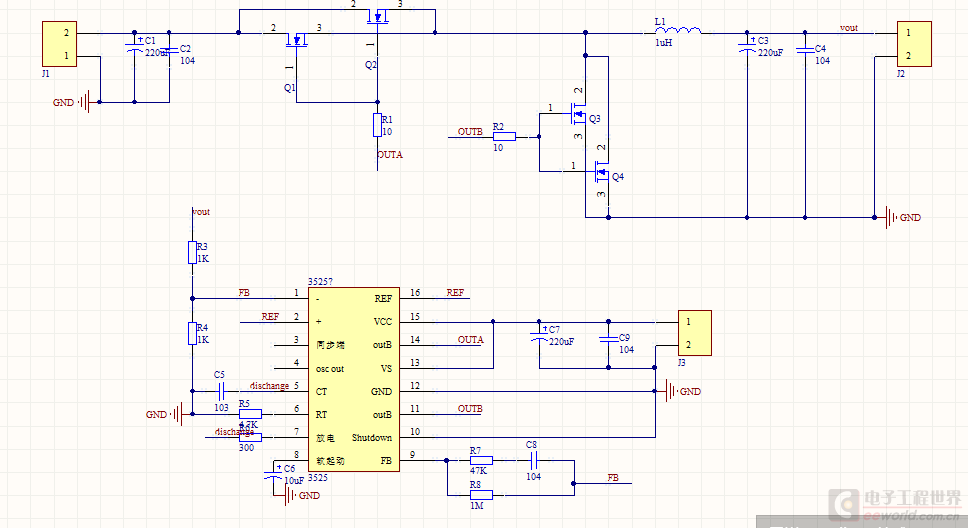

我設計的是20——10v但測試的時候給芯片供電10v，輸入20v輸出卻只有6伏多，但升高芯片的供電壓能夠提高輸出電壓到10v；但至少要到24v，但一帶負載輸出電壓直接掉到7.8左右；不知道哪里出了問題，求指點此帖出自電源技術論壇

是不是MOS選的不對啊

“測試的時候給芯片供電10v，輸入20v”“給芯片供電”可是J3的1腳？“輸入”可是J1的2腳？如果是的話，該電路根本不能正常工作。

另外，3525這類芯片，兩路輸出并非互補，而是帶有死區的推挽輸出，根本不適合用于這種電路。

從你選用3525這樣的芯片看，你還沒有弄清楚Buck電路如何工作。

建議回去把Buck電路如何工作弄清楚再說設計。

最好是把Buck、Boost和Buck/Boost三種電路的工作都弄清楚。

maychang發表于2016-8-1323:51“測試的時候給芯片供電10v，輸入20v”“給芯片供電”可是J3的1腳？“輸入”可是J1的2腳？如果是的話，...

但我帶負載測試的時候效率還是不錯的，輸出波形就是不完全的互補輸出；

吳圣中發表于2016-8-1400:11但我帶負載測試的時候效率還是不錯的，輸出波形就是不完全的互補輸出；

先說清楚“‘給芯片供電’可是J3的1腳？‘輸入’可是J1的2腳？”這兩個問題，再談其它。

吳圣中發表于2016-8-1400:11但我帶負載測試的時候效率還是不錯的，輸出波形就是不完全的互補輸出；

“但我帶負載測試的時候效率還是不錯的，輸出波形就是不完全的互補輸出”記得你說過：“說不清楚，自己回去調試吧”。

如果不愿意弄清楚Buck、Boost等電路如何工作，那你就自己調試去好了。

maychang發表于2016-8-1400:14先說清楚“‘給芯片供電’可是J3的1腳？‘輸入’可是J1的2腳？”這兩個問題，再談其它。

芯片的輸入端和需要降壓的輸入端確實這樣供電的

吳圣中發表于2016-8-1400:28芯片的輸入端和需要降壓的輸入端確實這樣供電的

“芯片的輸入端和需要降壓的輸入端確實這樣供電的”我在3樓已經說過：“如果是的話，該電路根本不能正常工作”。

你要證明我說得不對，“但我帶負載測試的時候效率還是不錯的，輸出波形就是不完全的互補輸出”。

還是那句話，“建議回去把Buck電路如何工作弄清楚再說設計。

最好是把Buck、Boost和Buck/Boost三種電路的工作都弄清楚”。

我這句話，估計你很不愿意聽：你目前的狀況是還沒有學會走，就想跑。

那是辦不到的事情。

maychang發表于2016-8-1401:02我這句話，估計你很不愿意聽：你目前的狀況是還沒有學會走，就想跑。

那是辦不到的事情。

受教了
