WiMAX技術要在具體的應用場景中體現出自身的優勢，才能得到市場的認可，這就需要通過應用測試來衡量系統的性能參數。WiMAX的測試方法分為三部分：協議分析、無線射頻分析，傳輸性能分析。根據協議分析、無線射頻分析和傳輸性能分析得出測試的綜合結果。

　　WiMAX 接收測試

　　在進行WiMAX放大器及模塊測試時，需要輸入一個理想的測試信號;在進行BS（基站），RS（中繼站）或SS（終端）接收機性能測試時，需要輸入一個經過空間信道傳輸的測試信號。

　　數字矢量信號源SMU/SMJ/SMATE可以產生包含了完整的無線幀設置，MAC（媒體接入層）設置，信道編碼等符合規范或用戶自定義的WiMAX信號。

　　無線幀設置

　　OFDM模式

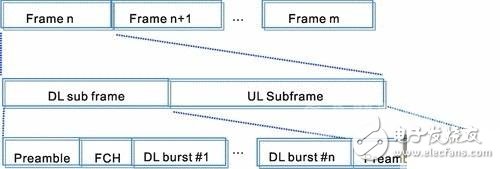

　　圖1是OFDM TDD模式的幀結構。

　　圖1 OFDM模式幀機構

　　下行子幀包含三個部分：Preamble（前導），FCH（幀控制頭）和下行data burst。

　　Preamble 位于上下行子幀的起始，用于收發信機之間的同步以及信道估計。在符號結構上分為long preamble和short preamble：long preamble用于下行子幀，由兩個符號組成，其中第一個符號每四個子載波出現一次，第二個符號每兩個子載波出現一次。Short preamble用于上行子幀，由一個符號組成，每兩個子載波出現一次，如果下行子幀傳輸多個data burst，那么每個burst之間的midamble也是 short preamble。

　　FCH（Frame control header）位于Long Preamble之后，由一個符號組成，包含了一些系統信息如基站ID和DL data burst的屬性，用于接收機進行解調。DL Burst包含了MAC PDU（協議數據單元）和一些廣播信息，如DL-MAP、UL-MAP、DCD（下行信道描述）、UCD（上行信道描述）。一個完整的PDU應由48比特的MAC Header，Payload（資料段）和循環冗余校驗CRC組成。 大功率電感廠家 |大電流電感工廠
