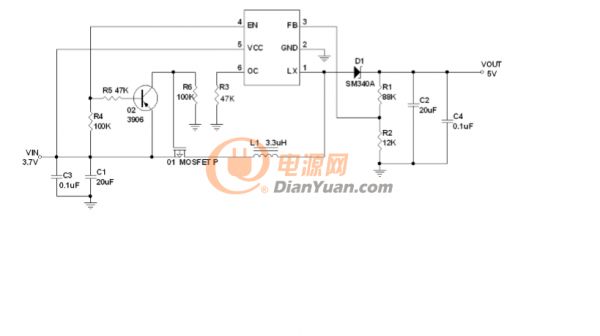

圖中三極管的作用，怎么分析啊？ 芯片4腳是輸入端，當為高電平時，芯片啟動。
已經被添加到社區經典圖庫嘍
http://www.dianyuan.com/bbs/classic/
這電路預估應該是做超電壓保護用, 因為不知道你EN接腳功能,只能憑一般去分析
一開始電壓送入, EN由R4提升電位, P-Mosfet由R6提供電位使電路動作, 轉出5V, 當電壓上升達某一個值, EN接腳會箝位住,使Q2_B點不再變化,
輸入持續上升,當電壓產生一個-VEB時, Q2將會導通, Q1 G-S被短路則D-S不導通, 5V也無輸出..........
