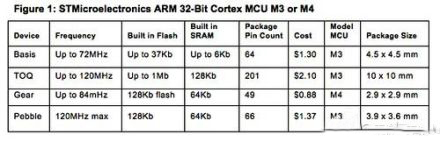

四款智能手表的MCU規格比較表：包括運作頻率、內建快閃存儲器/SRAM容量，接腳數、IC成本、MCU型號以及MCU芯片封裝尺寸。四款智能手表：Basis Science （已經被Intel收購）的Carbon Steel Ed. B1、Pebble的PebbleWatch、高通的Toq，以及三星的Galaxy Gear。

　　意法半導體何以獨食，獲得眾多智能手表廠商青睞？以Pebble智能手表為例，STM32F20x系列是基于工作頻率高達120MHz的高性能ARM®Cortex™-M3 32位RISC內核。 該系列整合了高速嵌入式存儲器，Flash存儲器和系統SRAM的容量分別高達1M字節和128K字節，高達4K字節的后備SRAM，以及大量連至2條 APB總線、2條AHB總線和1個32位多AHB總線矩陣的增強型I/O與外設。

　　Pebble智能手表采用ST STM32F205RE 高性能 ARM Cortex-M3 MCU

　　特點：

　　內核：使用ARM 32位Cortex™-M3 CPU，自適應實時加速器（ART加速器™）可以讓程序在Flash中以最高120MHz頻率執行時，能夠實現零等待狀態的運行性能，內置存儲器保護單元，能夠實現高達150DMIPS/1.25DMIPS/MHz（Dhrystone 2.1）性能。

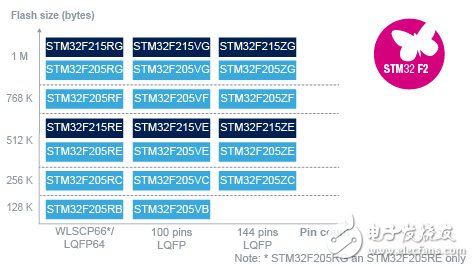

　　意法半導體還提供了Flash、封裝引腳和SRAM等較為寬廣的支持滿足智能手表廠商各種需求。
