為了解決TMS320VC55X 系列DSP 系統程序代碼的保存問題，設計了一種利用JTAG 接口，在線燒寫Flash 并實現自舉啟動的方法。這種在線編程的方法利用并行外部存儲器加載(EMIF)接口將TMS320VC5509 和Flash 芯片相連接， 通過搬移程序將應用程序的已初始化段按照C55X 系列DSP 引導表格式燒寫進外部擴展的Flash 功率電感存儲器中，從而實現自舉啟動。該方法為DSP 系統的軟件維護和升級帶來了方便，具有實際的應用價值。

引言

　　Flash 是一種可在線進行電擦寫而掉電后信息又不丟失的存儲器， 它具有功耗低、容量大、擦寫速度快等特點。如何將程序燒寫進Flash ， 并在上電時加載到DSP 內部的RAM 中， 是Flash 在DSP 系統應用中的兩個基本問題。本文基于TI 公司的TMS320VC5509A 和AMD 公司的AM29LV800 開發系統， 詳細闡述了在線燒寫Flash 并實現自舉啟動的方法。

　　1 硬件電路設計

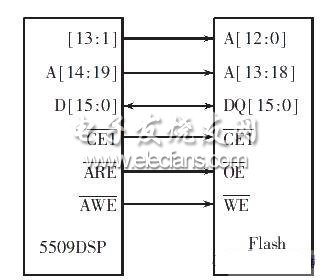

　　圖1 為TMS320VC5509A 與AM29LV800 的連接示意圖，Flash 擴展在CE1 空間， 起始地址為200000。由于TMS320VC5509A 只有14 根地址線A0~A13, 又因為Flash作為數據存儲空間使用時的地址編碼采用字尋址方式，則DSP 的A0 信號無效， 所以AM29LV800 芯片的低13位地址線A0 ~A12 連接TMS320VC5509A 的地址線A1 ~A13, 高6 位地址線A13 ~A18 由緩沖串口來擴展。

插件電感　　

　　圖1 TMS320VC5509A 與AM29LV800 的連接示意圖

　　AM29LV800 是低功耗Flash ， 工作在2.7 V~3.6 V 電壓下， 一般存儲數據可以保存100 年以上， 可以重復編程次數高達10 萬次。A18~A0 為外部地址管腳，DQ0~DQ15為16 條數據線，

為片選控制管腳，

為輸出控制管腳，

為寫入控制管腳。

　　2 自啟動過程分析及啟動表結構

　　DSP 系統的bootloader 是指在系統上電時將一段存儲在外部非易失性存儲器中的程序搬移到DSP 片內或片外擴展的高速RAM 中并執行的代碼。Bootloader 程序永久性地存儲在DSP 以FF8000H 開始的ROM 中，DSP系統在復位后PC=FF8000H ， 即從Bootloader 程序首地址開始執行。

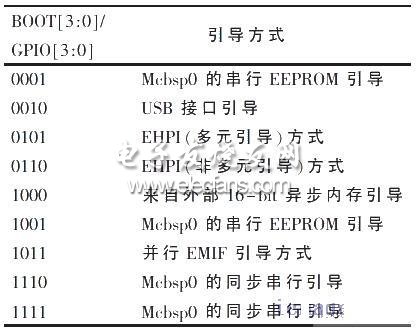

　　TMS320VC5509 DSP 的Bootloader 有多種加載方式[3]，如表1 所示， 設置DSP 的GPIO0-GPIO3 ，DSP 在復位時讀取這4 個引腳上的狀態以確定所使用的啟動模式。本文使用16-bit EMIF 加載方式， 雖然連線復雜， 需要考慮并行非易失存儲器Flash 與EMIF 接口的匹配關系， 但是它的優點很多： 不需要外部時鐘驅動， 非易失存儲器種類多樣， 容量較大， 除了存儲下載表之外， 還可存儲系統需要保存的關鍵數據， 以便在掉電時保存信息。表1 TMS320VC5509A 的加載方式

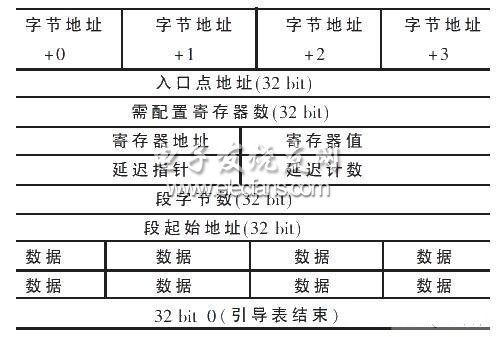

　　在這些加載模式下， 下載程序之前先要生成一張載入表， 即引導表。引導表的結構如圖2 所示， 引導表攜帶的信息有代碼段和數據段信息， 向DSP 下載程序的入口點地址、寄存器配置信息和可編程延時信息。

　　圖2 引導表結構

　　讀引導表可知以下信息： 程序入口地址是引導表加載結束后用戶程序開始執行的地址， 也就是用戶程序生成的map 文件中顯示的入口地址; 需配置寄存器數表明后面有多少個需要配置的寄存器; 當延時標志為0xFFFF 時， 執行延時， 延時長度決定了在寄存器配置后延時多少個CPU 周期才進行下一個動作; 段字節數、段起始地址和數據表示用戶程序中定義的各個段的內容;引導表以32 個0 為結束標志。

　　生成引導表的方法： 通過在DOS深圳電感廠家 環境下使用hex55.exe 轉換工具。在轉換操作之前， 先把用戶程序生成的。out 文件、包含轉換選項的CMD 文件hex5509.cmd 和轉換工具hex55.exe 放在同一個文件夾里， 在DOS 方式下先將路徑修改為文件所在的位置， 然后在此路徑下運行命令hex55 hex550塑封電感9.cmd ， 即可生成想要的。hex 文件。 大功率電感廠家 |大電流電感工廠
