平時我們測量穩壓管的穩壓值都要搭按電路，并調整限流電阻的阻值，測量比較麻煩，測定值也不夠準確。本文介紹的測試器能對0.5W和1W的穩壓值在30V以內的穩壓管進行測量，測定值相對精確，同時采用數字塑封電感表頭顯示比較直觀。

工作原理

不同功率的穩壓管測試的穩定電流也不同，0.5W的穩定電流一般比較小，這里取5mA。IW的穩定電流比較大，這里取20mA。

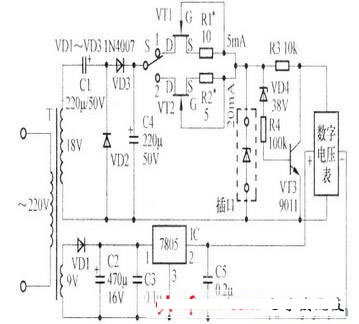

下圖是測試器的工作原理圖。220V的市電通過變壓器1、變壓后產生兩路電壓，分別為18V和9V。l8V電壓通過電容C1、C4，二極管VD2、VD3進行二倍壓的整流，在電容C4上產生約40V的壓。結型場效應管VTI或VT2為恒流源電路。當要測定0.5W穩壓管的穩壓值時，開關S合到觸點1，恒流源輸出約5mA的電流。當要測定IW穩壓管的穩壓值時，開關S合到觸點2，恒流源輸出約2繞行電感器0mA的電流。這樣恒定電流再通過插口上的被測穩壓管，在穩壓管上取得穩壓值，并由接在穩壓管兩端的數字電壓表測出電壓。

由VT3、VD4等元器件組成的電路其作用是為了能使沒有測量時數字表的讀數為0。當測定穩壓管時，插口上穩壓管的電壓小于30V，穩壓管VD4不破擊穿，三極管VT3為截止狀態，穩定電壓通過R3加到數字表上(由于R3的阻值相對數字表的內阻值小得多，不影響表的讀數)。當不測量穩壓管時，插口上穩壓管的電壓達到40V，穩壓管VD4擊穿，三極管VT3處于飽和狀態，40V的電壓全部加到R3上，數字表的顯示為0。

同時另一路9V電壓經過二極管VDI的整流、電容C2的濾波后加到穩壓集成電路LM7805上，并輸出5V的穩定電壓作為數字表的電源。

元件選擇

變壓器T選用3W的。電容C1、C4選用耐壓50V/220μF的電解電容器。二極管全部使用型號為lN4007的。場效應管VT1、VT2選用2SK363，其中VT1的Idss>5mA。VT2的Idss>20mA。穩壓集成電路IC選用LM7805或AN7805。穩壓管VD4選用38V/0.5W的。三極管用9011，β在100～150之間。電電感生產廠家壓表頭選用ICL7107芯片制成的LED數字電壓表頭。開關S用1x2的撥動開關。測量插口用舊電視機的引線插口代替。

制作方法和調試

首先要對變壓器進行改制。方法是將變壓器的鐵心拆開，用0.23mm的漆包線在低壓線圈骨架上再繞190匝組成9V的線圈，再重新裝好鐵心。

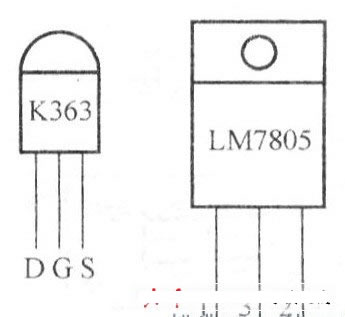

接著按圖1設計制作一塊電路板。一體電感場效應管和穩壓集成電路的引腳排列如下圖所示。元件焊接無誤后，接好導線(暫不接電壓表頭)。測IC的2、3腳電壓是否為5V，如不是5V要檢查引腳焊接是否有錯誤。再測量電容C4兩端電壓應為40V—50V之間。將開關S打到觸點1，接著用100Ω的電位器代替電阻R1，不接測試穩壓管調整并測插口上的電流為5mA，確定電位器磁芯電感的阻值后用固定電阻焊上。同樣方法將另一路電流調在20mA，然后在不接測試穩壓管時，測VT3的集射極電壓應該為OV。接測試穩壓管時，集射極電壓要和測試穩壓管的電壓一樣(用數字表測)。正常后，接上數字表頭。

最后，找一個塑料外殼將電路板、變壓器固定在盒內的底板上，把開關、測試插口、表頭固定在面板上，這樣測試器即制作完成。
