摘要：介紹了用PLC高速計數器和電壓/頻率傳感器累計測量脈沖的原理，闡明了應用中需注意的事項，通過程序?qū)嵗攲嵔榻B了測量模擬電壓信號的方法。
關鍵詞：可編程控制器；高速計數器；電壓/頻率傳感器
Method of Measuring Simulated Voltage Signal
by PLC High Speed Counter and Voltage/Frequency Sensor
WANG Yu-tian, CHENG Yao-zhong
Abstract:The principle of measuring puls可變電感器e accumulatively by PLC high speed counter and voltage/frequency sensor is introduced.The matters needing attention in practice is expounded,the method of measuring voltage signal is introduced through program examples.
Keywords:PLC; High speed counter; Voltage/frequency sensor
中圖分類號：TM933 文獻標識碼：B 文章編號：0219－2713(2003)04－0137－03
1 引言
由PLC控制的某些系統，經常要測量各類模擬電壓信號，以往通常用電壓傳感器進行采樣，由PLC的模擬量擴展共模電感模塊進行運算處理。電壓傳感器輸出是模擬量，在電磁騷擾較強的環境中，容易出現較大的測量誤差；同時，由于占用模擬量擴展模塊寶貴的輸入點（模擬量擴展模塊價格接近中、小型PLC的價格，且輸入點極少），使系統的性價比降低。當用電壓/頻率傳感器進行采樣，進而用PLC高速計數器計數，能較好地解決上述問題，V/F傳感器輸出是脈沖信號，該信號在電磁騷擾下變化極小；另外，該信號是數字量，可直接接入PLC高速計數器的輸入點。下面以西門子SIMATCS7-00、CPU224和V/F傳感器為例介紹測量模擬電壓信號的方法。
2 高速計數器和V/F傳感測量模擬電壓信號的原理
CPU224有HSC0-HSC5共6個高速計數器，每個高速計數器都有多種工作模式以完成不同的功能，在使用一個高速計數器時，根據系統的控制需要，首先要給計數器選定一種工作模式，可用高速計數器定義指令HDEF來進行設置。只有定義了計數器和計數器模式，才能對計數器的動態參數進行編程。編程時，每個高速計數器只能使用一條HDEF指令。每個高速計數器都有一個控制字節，包括允許或禁止計數，計數方向差模電感的控制，要裝入的計數器當前值和要裝入的預置值。
V/F傳感器把測量的模擬電壓信號按著固定的比率轉換成矩形脈沖信號，本例采用的電壓/頻率傳感器，它的比率為20Hz/V。
下面以一臺35kV級中、小容量變電所用直流電源為例，說明如何利用CPU224的高速計數器HSC1和V/F傳感器（輸入：DC0～500V電壓，輸出：0～10kHz脈沖）來測量控制母線電壓。首先，V/F傳感器將輸入電壓（控制母線電壓）轉換為矩形脈沖信號，再將此信號送入高速計數器HSC1的輸入端，并累計脈沖數。通過設置定時中斷0的間隔時間，來控制高速計數器累計脈沖的時間，當預置的間隔時間到后，根據累計脈沖數，計算出被測控制母線電壓值，測量原 理 圖 如 圖1所 示 。

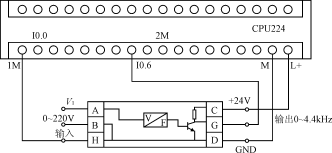

圖1 高速計數器測量V/F傳感器脈沖電路
3 測量模擬電壓信號的方法
3.1 硬件要求
需要使用設備 CPU224 1模壓電感器臺
電壓/頻率傳感器 1臺
技術參數 供電電壓 DC 24V
輸 入 DC 0～500V
輸出 方波，GND～24V
測量范圍 0～500V→0～10kHz
比 率 20Hz/V
3.2 程序結構
主程序在第一個掃描周期調用子程序SBR0
SBR0高速計數器和定時中斷的初始化
INT0對高速計數器求值的定時中斷程序
3.3 程序和注釋
主程序在第一個掃描周期調用初始化子程序SBR0，僅在第一個掃描周期標志位SM0.1=1。由子程序SBR0實現初始化。
首先，把高速計數器HSC1的控制字節MB47置為16進制數FC，其含義是：正方向計數，可更新預置值（PV），可更新當前值（CV），激活HSC1。
然后，用定義指令HDEF把高速計數器HSC1設置成工作模式0，即沒有復位或啟動輸入，也沒有外部的方向選擇。當前值SMD48復位為0，預置值SMD52置為FFFF（16進制）。定時中斷0間隔時間SMB34置為100ms，中斷程序0分配給定時中斷0，并允許中斷，用指令HSC1啟動高速計數器。
每100ms調用一次中斷程序0，讀出高速計數器的數值后，將其置零。通過HSC1計數值及變換關系來求被測的控制母線電壓值。本例中，采用參數為輸入0～500V、輸出0～10kHz的V/F傳動器，100ms時間累計脈沖最多為1kHz，在中斷程序中用乘法指令MUL將該計數值乘5，則100ms內最多脈沖累計數為1k×5=5kHz，從而實現顯示值與10倍的真實電壓值相對應，假設經乘法指令運算后計數值為2200Hz，則實際電壓值相應為220V。然后將經程序處理的計數值置入輸出字節QBO，以便通大功率電感貼片電感器過LED來顯示被測的模擬電壓值。高速計數器和V/F傳感器測量模擬電壓信號的主程序、子程序和中斷程序如下所述。 大功率電感廠家 |大電流電感工廠
