昨天休息，有興去與朋友聊會天，朋友給我看了這款他設計的電路；請大家分析看看，這是一款什么電路，他說是目前精度最高，成本最低的一款電流監控電路，現推薦給大家，請大家品頭論足；說三道四！

此帖出自電源技術論壇

成本,檢測

高精度電流監控電路.docx2016-12-1219:33上傳

點擊文件名下載附件

15.67KB,下載次數:165

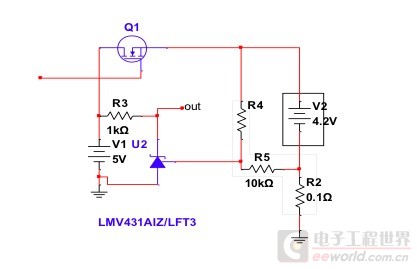

高精電路監控電路

而且,一般取樣電阻的價錢比去放還貴,精度稍高點的,1刀都不容易做出來吧

偶爾來看看,極少登錄,連密碼都忘了,好不容易才在第三次機會試出來,結果上當了...

1,TL431的低頻(含直流)開環增益僅54db,最小電流0.5mA,樓主的圖有2V的動態范圍,即允許變化4mV,量程太小;2,30ppm/k溫飄是對于2.5v的,溫度變化一度,放在1mV上來說就是75000ppm,溫度變化10度就是0.75倍,那里來的精度?

感覺你們做硬件的都好6

這個成本不到一毛錢？太低了吧，電流值怎么獲取呢？

在這個電路中，只用了三只電阻完成電流取樣電流取樣電阻大小決定取樣精度，可達二個mv

白丁發表于2016-12-1219:49這個成本不到一毛錢？太低了吧，電流值怎么獲取呢？

R2是電流取樣電阻；0.1R電流變化10毫安，431控制極變化1毫伏；其它想想看；只分析虛線內三只電阻

樓主說的這么好，下載來看看

你的電流檢測只是指這個取樣部分啊

電流的變化高低去控制431翻轉啊，不可以嗎？

只能叫恒流充電吧

這是一組監控電路；電流最小可控制10毫安，也許大家初看不理解，當時我也沒在意，后來細想想確實不錯的，省去了復雜的電路，體積還小，當初他是用在充電回路的，當充電電流低于20毫安時，431翻轉，通過此方法，可以用于很多的電路中去，感覺精度也不錯，二個毫伏，

czl618發表于2016-12-1221:01這是一組監控電路；電流最小可控制10毫安，也許大家初看不理解，當時我也沒在意，后來細想想確實不錯的，省...

“感覺精度也不錯，二個毫伏”此電路動作(TL431的OUT端發生變化)精度，與V2電源精度有關，與R4R5電阻溫度系數有關。

V2兩端電壓變化2mV～3mV，足以使TL431動作。

R4或者R5電阻值變化千分之一，也足以使TL431動作。

這個電路，重點是TL431基準對輸出電壓的影響,實際電路中R4，R5的阻值匹配比較麻煩

本帖最后由czl618于2016-12-1308:37編輯這個電路我還真的測試仿真了一下，調試要比其它方式更簡單，比如說；先決定精度，選擇R2，就拿充電保護為例吧，一般充電器基本上都是采用恒壓方式，但停止充電時，必須考慮電池充電率達到98%以上，這就要求當充電浮壓達到4.2V時，那么判斷電流要設定多少呢？令關斷電流降至20mA即可關斷，判斷電壓誤差為+-2mV(這個精度以相當高了，通常有10mV)431選用0.5%電流采樣電阻取0.2-0.5采樣電壓為4-10mV,R4.5的選擇與調試;很簡單;首先將判斷電壓設定,如.4.2V在靜態下,將分壓點調至2.5V即可,調試完畢;當電流電壓為3.7V時,流過的電流遠大于20毫安,而得到的是431一直導通;當充電電流等于或小于20毫安時,431判斷;輸出一個開關量,電阻R45取1%參數確定后,幾呼不能調試即可,比其它動態電流檢測要簡單得多,;為什么會這樣,請大家自己分析,電路雖簡單,我認為設計是非常有創意的,這種方式可以用于其它需要電流監控的電路之中

應用場合有限

這個電路，作為比較輸出高低電平還是可以的。

431的放大倍數很大，在沒有反饋時，很容易自激。

czl618發表于2016-12-1220:02R2是電流取樣電阻；0.1R電流變化10毫安，431控制極變化1毫伏；其它想想看；只分析虛線內三只電阻

“0.1R電流變化10毫安，431控制極變化1毫伏”通過R1的電流變化10毫安，R1兩端電壓變化是1毫伏，431控制極變化只有0.5毫伏。

來學習的

表示看不懂，看了我的補一補模電了
