首先你要知道，電源的電壓不是由電流決定的，所以沒有電流，電壓一樣存在。
因為電容的充電電流超前于電容上的電壓，電容上有電壓，電源電壓要高于電容電壓，才有充電電流，才會行成那樣的電流波形。

最佳答案
你得考慮VC上的電壓，如果VC電壓高于VS，當然沒有電流了

t=RC,用這個公式來算充放電時間。波峰波谷就都出來啦。

a地方VS瞬時大于VC+管壓降就會充電

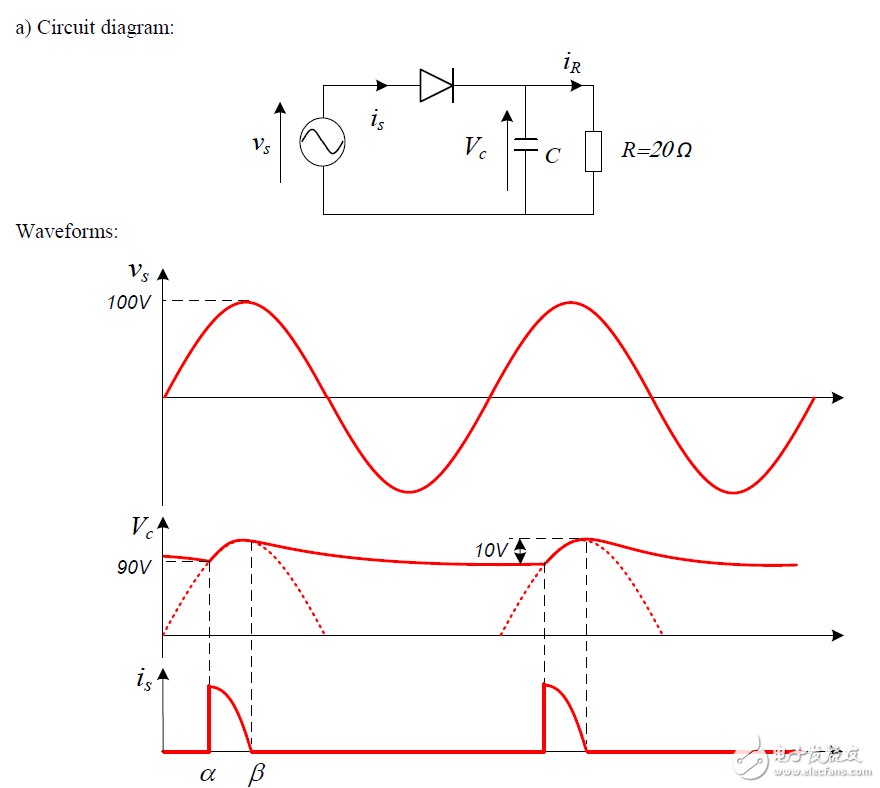

那個半拉正弦包的電流波形是想象的，不對的。
那個電流跳變的理由是什么，還沒有想通。

說簡單一點就是你把電容充放電的情況考慮進去就行了，不知樓主學高頻沒有，我記得里面有一部分講解過這個問題

支持5樓，電源電壓大于電容端電壓時充電。

8電子愛好者8 發表于 2017-4-7 10:07
首先你要知道，電源的電壓不是由電流決定的，所以沒有電流，電壓一樣存在。
因為電容的充電電流超前于電容上的電壓，電容上有電壓，電源電壓要高于電容電壓，才有充電電流，才會行成那樣的電流波形。

猴子啊 發表于 2017-4-10 10:21
a地方VS瞬時大于VC+管壓降就會充電

xqm163 發表于 2017-4-15 06:33
謝謝回答！
也就是說電流是0 也會有電壓的嗎？？
那開關電路中的電流是不是穩態都是0， 在開啟關閉的時候才會變化？

8電子愛好者8 發表于 2017-4-15 12:28
對的，電源電壓是一直存在的，開關打開，用電器就會產生電流。

8電子愛好者8 發表于 2017-4-15 12:28
對的，電源電壓是一直存在的，開關打開，用電器就會產生電流。
