針對LED 顯示屏應用中存在的問題，給出了一種低成本、內容更新便捷的點陣LED 文字顯示屏的方案。系統采用C8051F410(＄4.6768)作為MCU，利用藍牙模塊接收手機藍牙傳輸的數據，并將數據通過單片機控制字庫芯片進行字符集的轉換、點陣代碼的提取，進而由單片機控制點陣屏更新顯示數據。

　　系統由帶藍牙功能的智能手機和LED 顯示屏組成。其中，LED 顯示屏由單片機、LED 點陣模塊、字庫芯片、藍牙接收模塊、5V 開關電源和3.3V 穩壓電路組成，如圖1 所示。系統工作過程是： 用戶通過智能手機的記事本編輯“數據”，并經無線藍牙發送到顯示屏上的藍牙接收模塊。主控單片機讀取藍牙接收模塊接收的“數據”并進行處理。“數據”由“ 控制命令”和“顯示內容”構成，兩部分數據用自定義特征符分隔開。“控制命令”用于對顯示屏的亮度、顯示內容移動速度和移動方向進行設置; 而單片機根據收到的“顯示內容”的字符代碼在字庫芯片中找到相應的32 字節顯示代碼送點陣屏顯示。

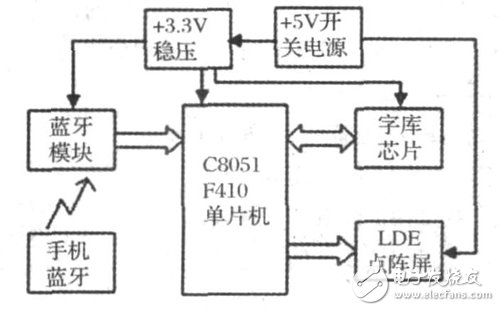

　　圖1 系統組成

　　LED 點陣屏工作原理

　　LED 點陣顯示屏可按顯示需要由若干塊每塊LED 單元板拼接而成。通用LED 單元板由2 位16 × 16 點陣LED 構成，尺寸為160* 320mm2.單元板的工作原理如下。

　　每板有16 行32 列，數據的顯示采用傳統的行列式掃描方式。通常為了減小閃爍，提高掃描速度，采用1 /4 掃描，即把16 行分為4 個4 行，每次同時選通4 個4 行中的同序對應行，這樣掃描4 次即可完成16 行的掃描顯示。其中列控制由74HC595(＄0.0880)承擔，每塊單元板上有16 片，每片分別控制4 行8 列的點陣小單元。行控制是由1 片譯碼器74LS138 承擔，每次使單元板的4 個4 行的同序對應行選通。為了保證正常的電流驅動（ 亮度） ，74LS138 的輸出經AMP4593 驅動放大。每塊單元板有4 片，每片分別驅動4 行。16 片74HC595 接成級聯方式，由于每4 行32 列需4 片74HC595， 16 行32 列就是16 片。設第一個4 行的4 片74HC595 序號為1、2、3、4，第二個4 行的4 片74HC595 序號為5、6、7、8，依次類推。每一片的數據輸出端接到下一片的輸入端，數據從第1 片的輸入端串行輸入，在移位脈沖的作用下一位一位依序移入，經過8 × 16 個脈沖，最先移入的數據位移到了第16 片的最低位（ 也是該片的輸出端） ，所有數據都移入后，就可顯示一板完整的內容，按此規律即可進行顯示的軟件設計。如果顯示的字數多，拼接的LED 單元板就多，顯示一屏完整內容所需的移位脈沖就多。這種顯示方式要求主控單片機有較高的指令執行速度，否則就會有閃爍感。點陣單元板原理圖如圖2 所示。 大功率電感廠家 |大電流電感工廠
