自己做了ADC測量電路，但是現在需要測量例如220VAC電壓這種交流電壓，怎么處理可以比較穩定，精度還可以
求大神們指導

迷失特霧 發表于 2016-12-16 16:35
我看到另一個方法，可行么

本帖最后由 nealcc 于 2016-12-16 12:56 編輯

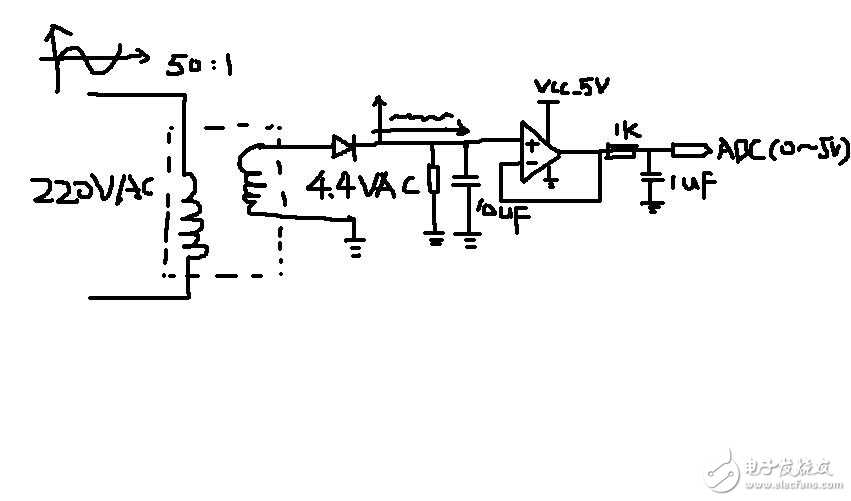

先用變壓器降壓，然后通過一個峰值保持電路，變成直流供ADC檢測。

nealcc 發表于 2016-12-16 12:49
先用變壓器降壓，然后通過一個峰值保持電路，變成直流供ADC檢測。

迷失特霧 發表于 2016-12-16 15:39
這個峰值怎么保存，我要是測110V的可以用么

nealcc 發表于 2016-12-16 16:20
先利用變壓器降壓，把110V 按照固定比例降壓，利用二極管單向導通特性，對電容進行充電。從而交流信號變成直流信號。在通過電壓跟隨器進行阻抗變換和隔離。便于ADC的采集和安全

我看到另一個方法，可行么

nealcc 發表于 2016-12-16 16:45
你給的圖當然可以了，這就是數字萬用表輸入級的內部電路圖啊。??（交流電壓檢測電路圖?。?br />
我給的電路只是一個思路，具體要考慮你的應用條件，比如輸入電壓范圍，ADC檢測范圍，精度要求等等。

你是想測峰值還是? ?? ?? ?? ?? ?? ?? ???

迷失特霧 發表于 2016-12-16 17:01
嗯，謝謝大神指導。adc電路已經試驗過了，用ad574做的，輸入范圍0到10v。
精度要求也一般，我想多調試幾個方案。
你那個模擬你起來看著不錯，前面那個二極管D1 1N4148可以換成電橋么。

迷失特霧 發表于 2016-12-16 16:35
我看到另一個方法，可行么

ST_Lover 發表于 2016-12-16 17:37
你是想測峰值還是

王棟春 發表于 2016-12-16 20:53
樓主采用數字式萬用表電壓檢測電路是一個非常不錯的選擇，變壓器缺點是體積過大而且存在電磁干擾 采用降壓電阻法就可以避免這類問題

迷失特霧 發表于 2016-12-19 14:55
您好，這個萬用表電路我搭好之后，只是給芯片上電，Vout那里都有大概6.2v的電壓。不知道怎么回事

nealcc 發表于 2016-12-16 10:05
你給的圖當然可以了，這就是數字萬用表輸入級的內部電路圖啊。??（交流電壓檢測電路圖?。?br />
我給的電路只是一個思路，具體要考慮你的應用條件，比如輸入電壓范圍，ADC檢測范圍，精度要求等等。

這樣仿真對么

迷失特霧 發表于 2016-12-19 14:55
您好，這個萬用表電路我搭好之后，只是給芯片上電，Vout那里都有大概6.2v的電壓。不知道怎么回事

王棟春 發表于 2016-12-19 20:07
這個應該是空載電壓 感覺正常 數字萬用表都是這樣的

迷失特霧 發表于 2016-12-20 08:49
錯了。插在插座上就有0.58v。220v電接通后是0.6v.不知道為什么變化這么小。
請問正常情況下測量220v的時候Vo大概是多少電壓？
這個電路的沒有問題吧，

樓主厲害，支持樓主
