各位大神好，最近在學校做一個項目。
要求用MOSFET作為開關制造一個降壓轉換器（buck converter）

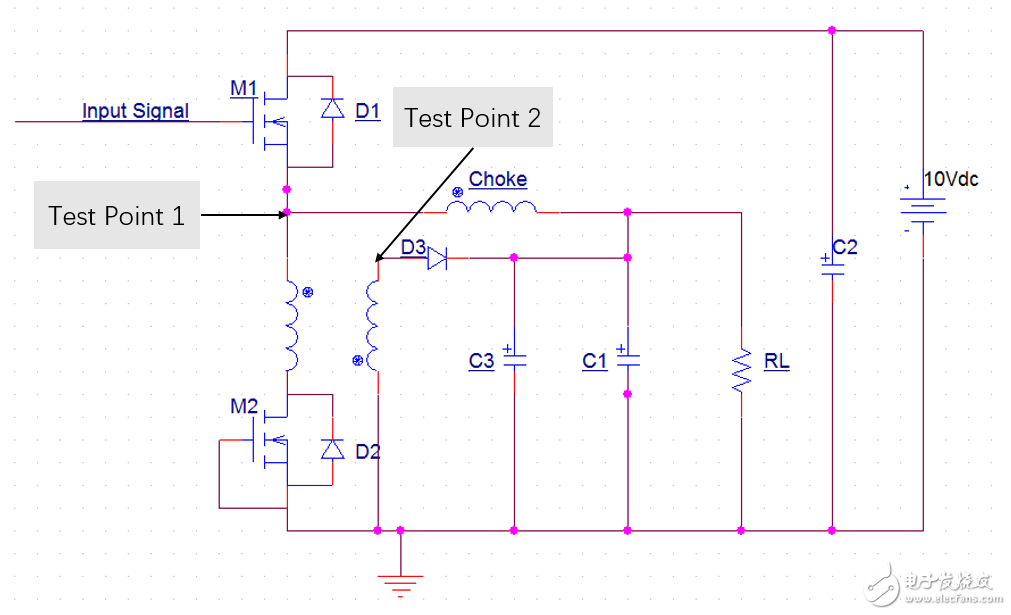

電路圖如下（只用了一個M1，M2短接），在測試點1和2測出的波形如下。（黃，藍）


現在的問題：
1. 在MOSFET開啟的時候，TP2的波形為何先出現下降之后再陡然上升？
2. 在MOSFET關閉的時候，TP2的波形為何也有一部小上升？
求大神解答，萬分感謝！！

第一個問題我也沒學過，我想這都是電磁感應的問題吧。
在電源接通的瞬間，電感是阻止電流通過的，也就是反向電動勢，可能是這個原因才有低電平的吧。
第二個問題也是一樣的，電感有電流以后在關斷電源的瞬間，一樣產生感應電動勢，阻止電流的減小，感應到次級，行成尖脈沖。
各位有何高見，請指正

最佳答案
此問答貼被選為2月24日的每日一答貼，活動詳情見：https://bbs.elecfans.com/jishu_1111064_1_1.html??希望大家可以踴躍幫助壇友解決問題，謝謝。

沒有什么更高深的的料吧？

與TP1、TP2兩個測試點相關的兩個繞組的同名端（圓點）如圖標記，一個在上端，一個在下端，即互為反相。所以，TP1點電平的突然變動都會在TP2點引起相反的變動。僅此而已。

這個和變壓器繞組的繞向有關? ?? ?

傳遞下去的值

繞組的繞向有關？

ElecFans處女座 發表于 2017-2-24 09:36
此問答貼被選為2月24日的每日一答貼，活動詳情見：https://bbs.elecfans.com/jishu_1111064_1_1.html??希望大家可以踴躍幫助壇友解決問題，謝謝。

JQ_Lin 發表于 2017-3-2 14:17
樓主卻無動于衷 ！

第一個問題是因?yàn)??開啟后電源流入M2??給mosfet里的電容充電
充電后斷路導致 感應電動勢反向

ElecFans處女座 發表于 2017-3-2 14:30
謝謝壇友的熱心回答??我會嘗試與樓主聯系 讓他看看有沒有合適的答案

JQ_Lin 發表于 2017-2-24 13:19
沒有什么更高深的的料吧？

與TP1、TP2兩個測試點相關的兩個繞組的同名端（圓點）如圖標記，一個在上端，一個在下端，即互為反相。所以，TP1點電平的突然變動都會在TP2點引起相反的變動。僅此而已。
