如果在電磁爐的面板與鐵鍋之間分別墊一塊0.03mm,0.3mm,3mm的鋁板,會有什么現象?此帖出自電源技術論壇

電磁爐

相當于磁路加氣隙，但不是用非金屬的絕緣材料填充，而用鋁板填充吧？鋁板是短路匝，雖然磁通減少，仍必定很熱。

但電磁爐會不會進入保護狀態，要看電磁爐保護設定點了吧？

maychang發表于2017-1-2821:12相當于磁路加氣隙，但不是用非金屬的絕緣材料填充，而用鋁板填充吧？鋁板是短路匝，雖然磁通減少，仍必定...

我覺得0.03mm和0.3mm的薄板能開機,鋁板(鋁箔)會有不同程度的發熱,致于有多熱不清楚,3mm的可能不會開機.去年電磁爐壞了之后丟了,就再也沒用電磁爐了,無法驗證.

昨天早上去海邊瘋,住了一宿,今晚7點才回來,繼續這個問題.拆了一個元件盤,用舊電線繞了一個100uH的線盤,用3個104的CBB并聯,充當"電磁爐",線盤的下端線頭與CBB一腳及示波器地線夾相連,線盤的上端線頭與示波器探筆相連,用9V電池給CBB充電,再把充電后的CBB的另一腳去捅線盤的上端線頭,產生阻尼振蕩

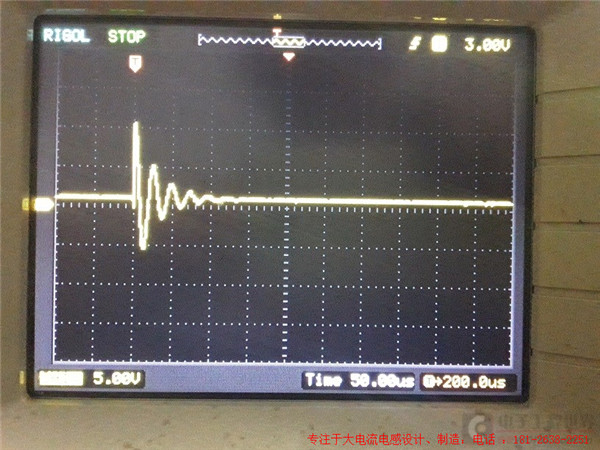

這是空載的波形

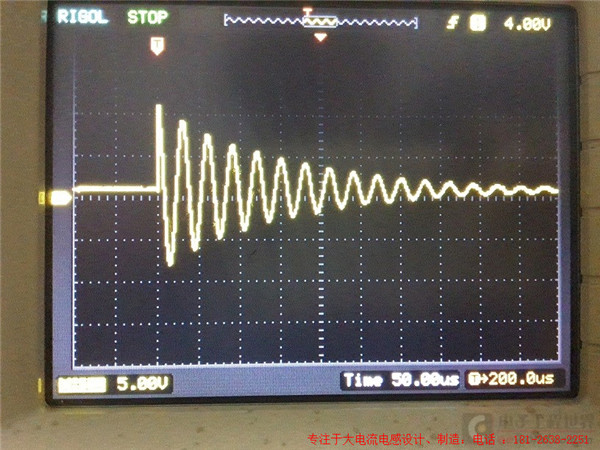

這是將厚度約1mm的電腦機箱側板(鐵)放于線圈下面的振蕩波形

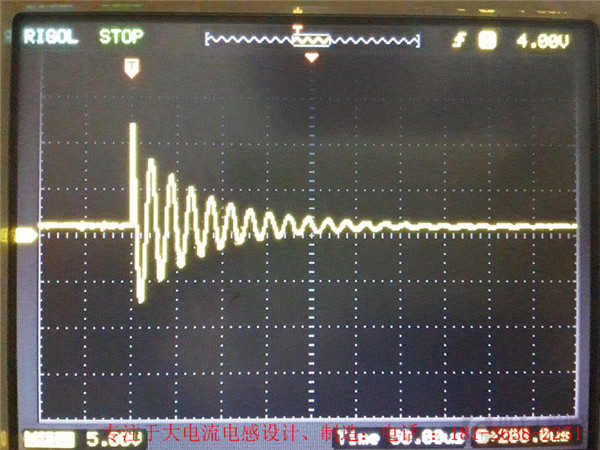

這是線圈下面放一塊300*180*2mm鋁板的振蕩波形

振蕩頻率約40KHz,穿透深度0.4233mm,穿過2mm鋁板的磁密降低99.11%,只有0.89%的磁通穿過鋁板,故2mm厚的鋁板的損耗遠不及1mm的鐵板

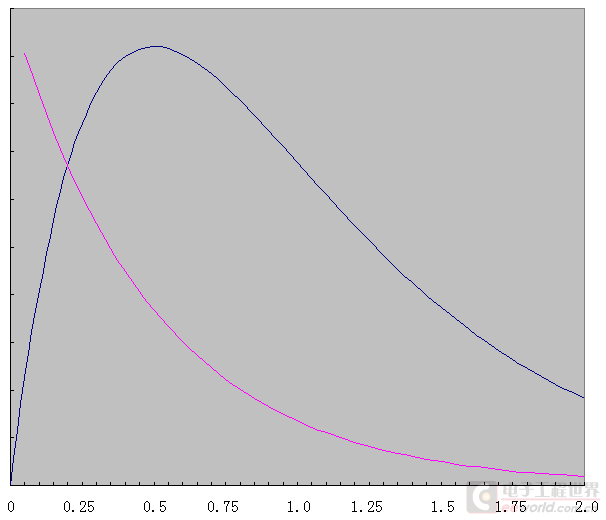

繪制了一張金屬板置于磁通氣隙中發熱量及溫度與金屬板厚度的關系圖,(厚度以穿透深度的倍率表示),注意兩條線在數值上無相關性,只是畫在一起方便理解.可見當板材厚度為穿透深度的一半時,發熱量最大,但厚度越小溫度又越高(設功率比較大,熱量來不及散發)微波爐的工作頻率2.45G,對鋁的穿透深度是1.7um,光盤鍍鋁的厚度大約0.1-0.15um,滿足產生局部高溫的條件,所以光盤放進微波爐啟動后會火光四濺.而把一塊厚鋁板放進微波爐的轉盤上同樣開機,溫升卻很慢,就是這個原因.2.4G對銅的穿透深度為1.35um,PCB銅箔厚度是35um,只有2000億分之一的磁通可以直接穿透PCB

PowerAnts發表于2017-1-3116:48繪制了一張金屬板置于磁通氣隙中發熱量及溫度與金屬板厚度的關系圖,(厚度以穿透深度的倍率表示),注...

這些數據說明：為屏蔽幾兆赫茲或者頻率更高的電磁信號，0.1毫米甚至更薄的銅箔足矣，高頻信號的穿透深度很小。

可是要屏蔽50Hz的信號(例如工頻變壓器漏磁)，用銅箔就不行。

maychang發表于2017-2-112:48這些數據說明：為屏蔽幾兆赫茲或者頻率更高的電磁信號，0.1毫米甚至更薄的銅箔足矣，高頻信號的穿透深度...

銅對工頻的屏蔽弱爆了,要屏蔽90%的工頻磁場需要21.68mm厚的銅板,用馬口鐵達到相同效果的話只需要0.82mm,用硅鋼片的話需要1.39mm.那為什么喜歡用硅鋼而不用鐵呢?若是屏蔽強磁的話,后者的發熱量只有前者的20%,發熱能接受的話就用鐵皮更經濟.

PowerAnts發表于2017-2-117:34銅對工頻的屏蔽弱爆了,要屏蔽90%的工頻磁場需要21.68mm厚的銅板,用馬口鐵達到相同效果的話只需要0.82mm...

我不知道“喜歡用硅鋼而不用鐵”是從哪里來的。

模擬示波器示波管外面一般都有磁屏蔽套，是用冷軋薄板(含碳量很低)制成。

硅鋼片比冷軋薄板難加工得多，導磁率卻比冷軋板低。

maychang發表于2017-2-118:30我不知道“喜歡用硅鋼而不用鐵”是從哪里來的。

模擬示波器示波管外面一般都有磁屏蔽套，是用冷軋薄板(...

收音機的機芯電機外面就包的是一圈硅鋼片,據說是屏蔽電機的干擾,我曾經取下彎折過,很脆,感覺再多折一次就會斷的感覺,趕緊裝回去

PowerAnts發表于2017-2-118:48收音機的機芯電機外面就包的是一圈硅鋼片,據說是屏蔽電機的干擾,我曾經取下彎折過,很脆,感覺再多折一...

這個，我就不知道了。

很脆，說明硬度較高，不易加工。

maychang發表于2017-2-119:09這個，我就不知道了。

很脆，說明硬度較高，不易加工。

含硅最高的硅鋼片一般都很脆,經沖壓后常溫不易彎曲,然而加熱到幾百度卻相對容易加工成需要的形狀,然后再淬火保持形狀,環牛的鐵芯便是繞成環狀后再加熱淬火保持環形狀態的.

PowerAnts發表于2017-2-119:28含硅最高的硅鋼片一般都很脆,經沖壓后常溫不易彎曲,然而加熱到幾百度卻相對容易加工成需要的形狀,然后...

“加熱到幾百度卻相對容易加工成需要的形狀”，那恐怕不是淬火，而是退火。

退火后材質變軟，容易加工，至于你說“然后再淬火保持形狀”，這個我不知道。

我只知道C形鐵芯是在硅鋼帶上涂粘合劑(樹脂)再卷繞成形，環形鐵芯可能也是涂粘合劑再卷繞成形。

maychang發表于2017-2-120:02“加熱到幾百度卻相對容易加工成需要的形狀”，那恐怕不是淬火，而是退火。

退火后材質變軟，容易加工，...

15樓最先說"加熱到幾百度卻相對容易加工成需要的形狀,然后再淬火保持形狀"沒說錯,后半句"環牛的鐵芯便是繞成環狀后再加熱淬火保持環形狀態的"也沒錯.沖壓得到的胚件不能彎成小尺寸的C型卡在電機上,需要加熱退火,然后變成需要的形狀,然后趁熱淬火硬化環形變壓器鐵芯淬火是工藝要求,作用是消除內部應力

maychang發表于2017-2-120:02“加熱到幾百度卻相對容易加工成需要的形狀”，那恐怕不是淬火，而是退火。

退火后材質變軟，容易加工，...

你是對的,我把退火的工藝記錯成淬火了

鐵芯退火工藝非常重要,對溫度曲線控制得非常嚴格,不按要求退火的話,鐵芯性能下降很多,所以短路燒壞的電力變壓器無修復價值,鐵芯晶體結構已經被破壞,鐵損很大.JS把這些硅鋼片買來,再沖成帶狀或EI片,用于生產小型垃圾變壓器

PowerAnts發表于2017-2-120:46鐵芯退火工藝非常重要,對溫度曲線控制得非常嚴格,不按要求退火的話,鐵芯性能下降很多,所以短路燒壞的電...

鐵磁材料，熱處理工藝確實要求很高，稍差一點材料性質就會有相當大的變化。

老式變壓器和電動機，用低硅含量硅鋼片，燒壞后重新包絕緣重新繞制，問題不大。

那個元不就吹噓教學生修電動機么？但是現在的變壓器大半是冷軋晶粒取向硅鋼片，燒毀再重新繞，性能就會下降很多，除非降低磁密，那當然也就降低了容量，成本不上算。

這些舊鐵芯，生產小型變壓器，哄哄發燒友還可以，反正他們測量不出來。
