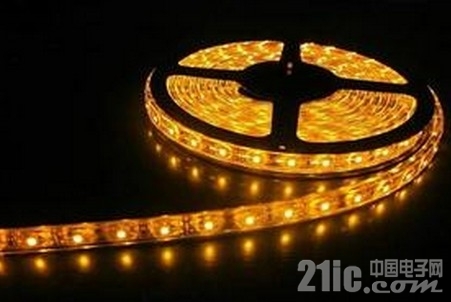

介紹下NU510芯片在LED模組軟硬燈條中的應用(作者:誠信聯古/S132-4982-7170)
1:引言

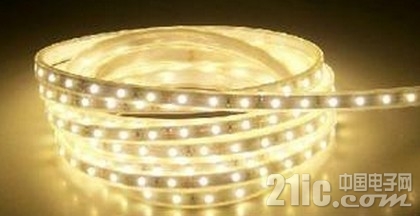

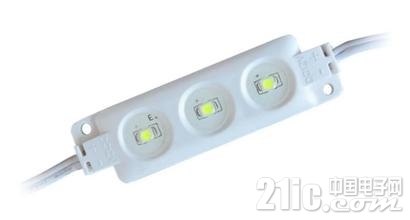

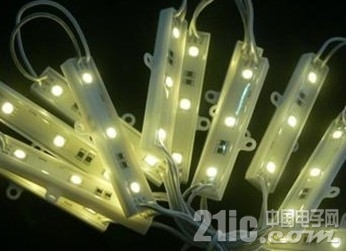

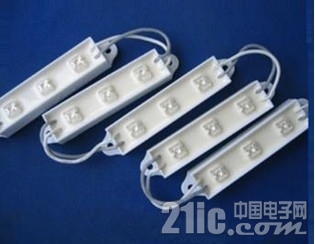

LED模組以高亮度、高光效、低成本、安裝簡便等特點廣泛用于吸塑字、發
光字等廣告光源。
傳統LED背光模組普遍采用DC12V/24V電源、3顆/6顆LED
燈珠加一顆限流電阻的方案，該方案成本低，制作簡便，但是也存在著明顯缺點：
A:模組前后亮度一致性差
由于導線上存在著壓降，前面的模組比較亮，后面的逐漸變暗，雖然可以通過兩端加電源的方法改善，但采用兩端加電源的方**出現兩端亮中間暗的現象，并增加了施工難度；尤其在模組電流大的情況下，該缺陷更為突出。
B:可串接LED模組數量少,長度短，
傳統電阻限流模組一般串接長度在五米左右，再增加模組數量就需要增加電
源接口；同時安裝施工時難度也增加。
C:LED模組奉命短
LED模組一般工作在密封環境，散熱困難，工作環境溫度高，LED是電流驅動型元件，而且LED的VF隨著溫度升高而降低，從而導致限流電阻上的電壓升高，模組工作電流會隨著溫度升高而增大，因而溫度升高會加速LED老化，降低LED模組壽命。
隨著技術的發展，LED模組不斷朝更高亮度更大電流的方向發展，大電流和24V供電的模組市場份額不斷增加，但是在大電流和高壓情況下，電阻限流方式的LED模組的以上缺點會更加顯著。
2采用NU510的優勢
NU510是一款非常適合于LED模組應用的低壓差線性恒流IC，采用NU510
開發的模組具有以下的突出優勢：
A、
NU510規格書2016-11更新版.pdf(1.44MB,下載次數:13)2017-3-710:14上傳
點擊文件名下載附件

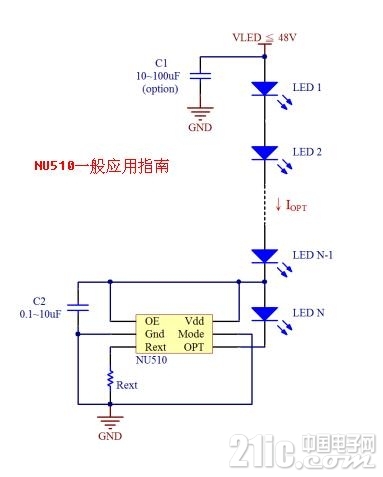

NU510AN_最新版一般照明應用電路設計V1.3.pdf(500.46KB,下載次數:9)2017-3-710:15上傳
點擊文件名下載附件
NU510AC220多階燈管應用.pdf(39.92KB,下載次數:6)2017-3-710:15上傳
點擊文件名下載附件

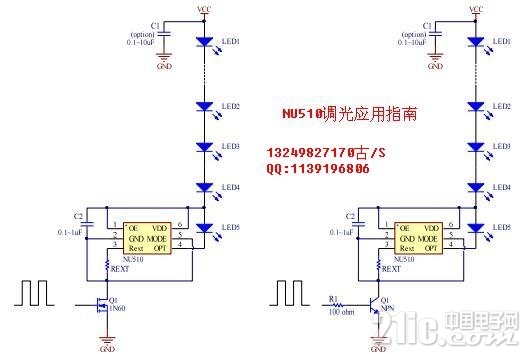

NU510AN_調光應用V1.1.pdf(293.97KB,下載次數:6)2017-3-710:15上傳
點擊文件名下載附件
NU510Sspecv01.1.pdf(797.7KB,下載次數:8)2017-6-2115:35上傳
點擊文件名下載附件

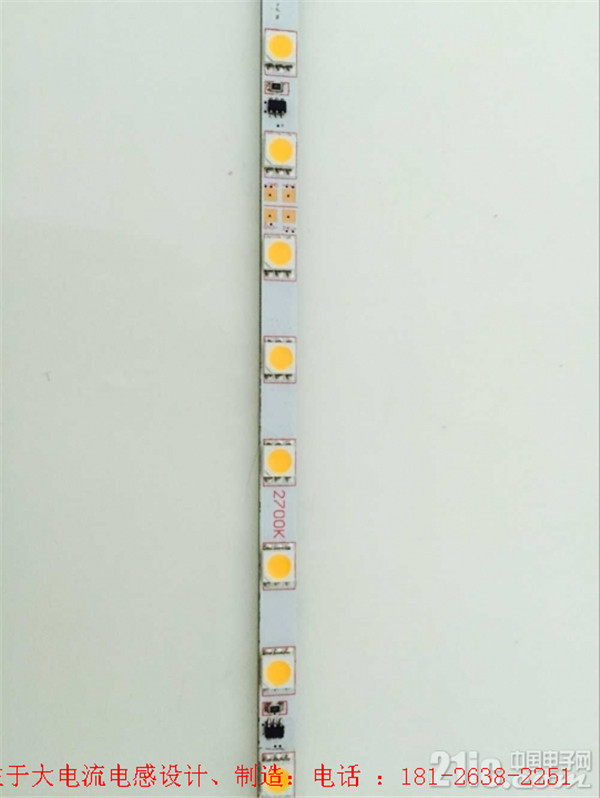

用低壓定電流恒流IC做的低壓LED產品，具有以下優勢：
一是每串燈珠電流都是恒定的，能保護燈珠，減少光衰，大大延長燈條的使用壽命
二是燈條的亮度一致性好
三是對要求接的長的工程單來說，減少了接線成本和人工成本，恒流燈條和串電阻的燈條成本就差不多了，恒流燈條更省事
聯系人：古/S，電話：113249827170，QQ：1139196806
NU510線性恒流IC的優點:
1:最低啟動電壓（0.4V）
2：電流精度+-3%。
3：可設定電流/固定電流<150MA
4：特色保護功能160溫度電流降低50%。
5：封裝成式SOT23-6/SOP8/MSOP8。
6：特點，外部設定漏電保護。
NU510提供SOT23-6封裝、SOP-8封裝兩種形式，用戶可以根據實際情況靈活選用，通常60mA以下采用SOT23-6封裝，60-150mA采用SOP-8封裝

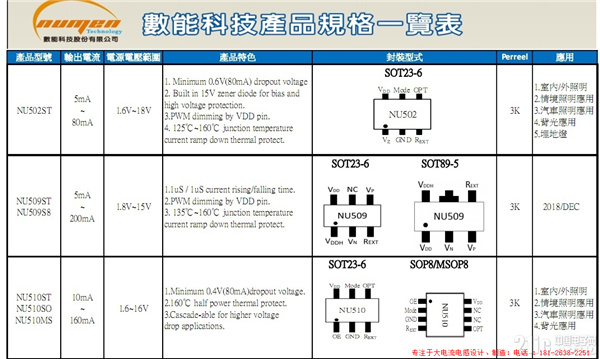

數能科技產品規格一覽表--Lydia-2018.12.26.pdf(403.6KB,下載次數:1)2019-2-1911:07上傳
