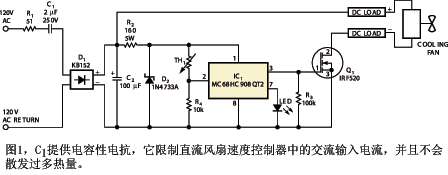

微控制器需要2V ~ 5.5V范圍的直流工作電源，電池或次級電源很容易供應這樣范圍的電壓。但是在特定情況下，基于微控制器的產品必須在沒有降壓變壓器或生插件電感熱降壓的電阻器的場合下，直接依靠120V或220V交流電源插座工作。作為電感生產廠家替代品，規定用于交流線路服務的聚脂/聚丙烯膜電容器可充當無耗散電抗（圖1）。電容器C1是一個額定電壓為150V rms的2mF AVX FFB16C0205K，提供明顯的交流電壓降，它可降低加到二極管橋整流器D1的電壓。耐燃的金耦合電感屬膜電阻器R1限制了交流電源線中由閃電和突然的負載變化引發的電流尖峰和瞬間電壓。在本應用中，交流電流不超過 100 mA rms，并且51Ω、1W電阻器就能提供足夠的限流能力。R2是 5W、160Ω Yageo J型電阻器，D2是1N4733A齊納二極管，它們?yōu)镕reescale C68HC908QT2型微控制器提供5V穩定電源。
原理圖顯示了基于微控制器的風扇調速電感廠家器的代表性電路，其中的熱敏電阻器傳感氣溫，而微控制器驅動風扇電機。圖2示出了一個光強度調節器，它基于廉價的雙二極管整流器和一個雙向可控硅燈控制器，它們共享接地。IC2

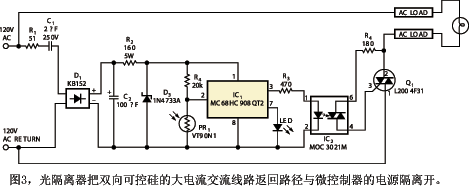

是Fairchild MOC3021-M雙向功率電感器可控硅驅動器光隔離器，把燈返回路徑和微控制器的接地返回隔離開（圖3）。在這三種電路的每一種中，Kingbright W934GD5V0 LED指示器均包含一個內置限流電阻器（未顯示）。
