求電感，7x7左右，要求2mm高度，4.7uH，額定2.5A~3A，Rdc50毫歐以內（理想30毫歐），越低越好，有這樣的電感嗎？請不要丟個品牌，求具體型號電感推薦。

已搜尋乾坤，美磊，奇力新，等等，基本Rdc基本都在70毫歐，求大神建議

這個貌似沉降到PCB里面，有用過的嗎？求廠商&型號

厚度太苛刻了，沒有繞線空間了。

hhucwyd發表于2016-12-1211:24

這個貌似沉降到PCB里面，有用過的嗎？求廠商&型號

它這個電感量很小，圈數少----可能就是直接從磁體中穿過去，導體可以做成扁的，厚度可以很薄。

而且它的厚度應該也超過2mm了。

hhucwyd發表于2016-12-1211:24

這個貌似沉降到PCB里面，有用過的嗎？求廠商&型號

很明顯PCB并沒有打洞

擦。

。

。

。

。

打洞了的。

。

。

。

。

價格接受的話可以低阻材料定做。

沒量的時候，自己買一體成型電感，把腳打直，把PCB挖空

在某寶上面看到一個6*5*3的一體成型電感，4.7UH5.5A，24mΩ，

LearningASM發表于2016-12-1309:17

沒量的時候，自己買一體成型電感，把腳打直，把PCB挖空

在某寶上面看到一個6*5*3的一體成型電感，4.7UH5....

沒量，找現貨，3mm厚度，從中間1mm出焊接引腳，找不到。

。

。

引腳太脆，自己折易斷，看來只能接受損耗發熱了

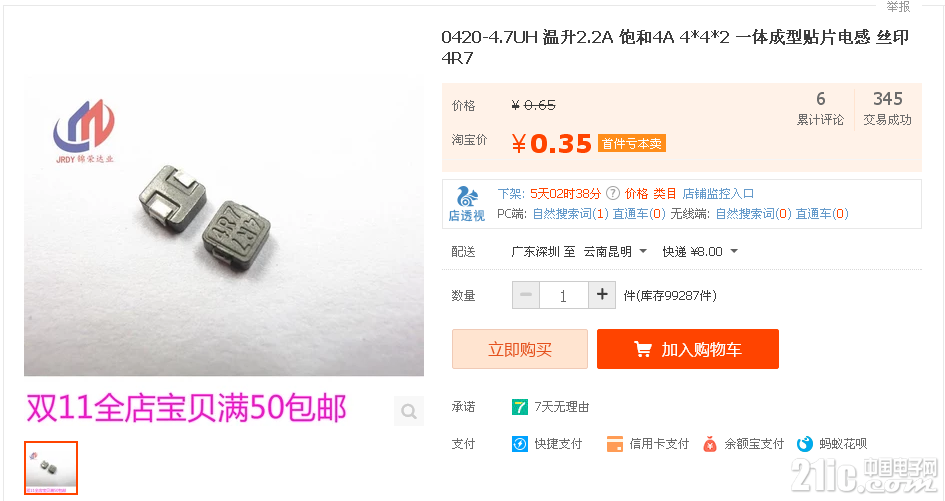

在淘寶上面看到0420-4.7UH溫升2.2A飽和4A4*4*2一體成型貼片電感絲印4R7

kmzhangp發表于2016-12-1511:21

在淘寶上面看到0420-4.7UH溫升2.2A飽和4A4*4*2一體成型貼片電感絲印4R7

這個參數好像不容易達到。

。

。

。

。

。

。

某寶賣家的數據不一定靠譜

hhucwyd發表于2016-12-1509:20

沒量，找現貨，3mm厚度，從中間1mm出焊接引腳，找不到。

。

。

引腳太脆，自己折易斷，看來只能接受損耗發熱...

把PCB挖空，就能放下3mm了

或者用樓上上那個0420的，內阻會大，建議放大余量
