mosfet手冊里的

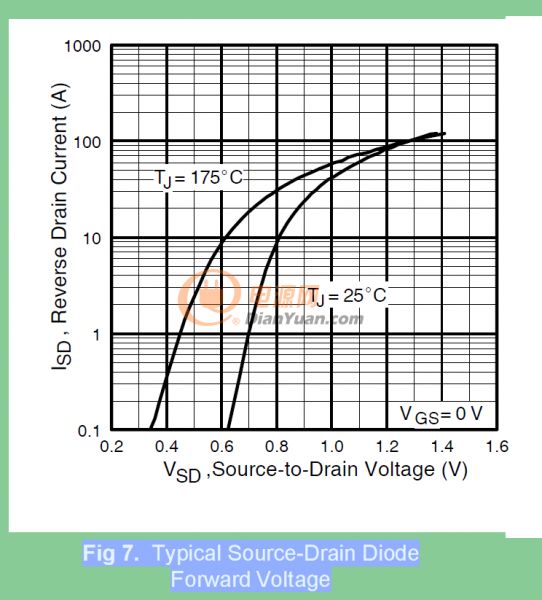

這個圖是反映得是mos的反并聯二極管的什么特性
S-D的伏安特性曲線？
是那張圖，但是我看不懂
可以拿個MOSFET，然后，給這個管子的S-D接上可調電源，可調電源的電壓設置在2V左右，電流從0開始往上3A,5A調。
萬用表測試S-D的電壓。就可以看到電流對應的電壓了，溫度慢慢上升的時候可以發現S-D的電壓在慢慢掉。對應溫度的曲線。
復雜點的就是拿晶體管測試儀去測試。能看到二極管的VA曲線。

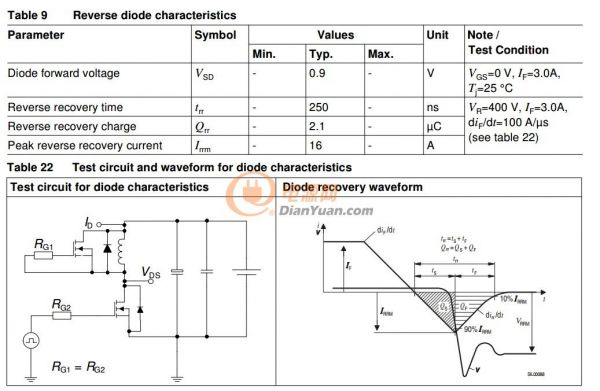

英飛凌的一個圖，參考下。
這個只是伏安特性圖，二極管反向恢復特性要看Trr這個參數。
