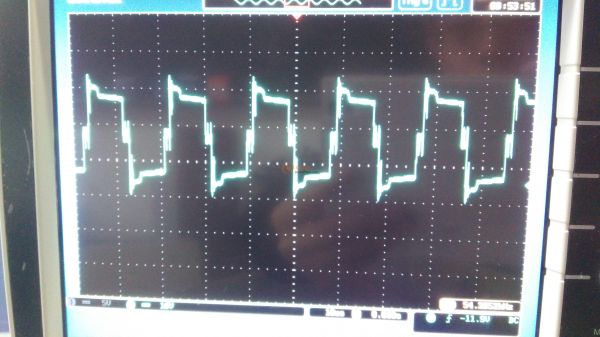

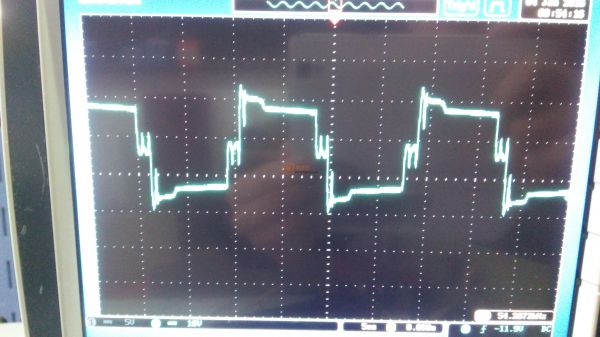

驅動MOS管的隔離變壓器波形異常，這是沒帶MOS管的空載波形，上升沿和下降沿有振蕩。如下的兩幅圖是一個波形，只是示波器的設置的不同，請問這種情況怎樣解決。變壓器是EE16，匝數是22匝
求救啊！！！
已經被添加到社區經典圖庫嘍
http://www.dianyuan.com/bbs/classic/
增加匝數，增強耦合試試，是不是漏感太大了。
增加匝數，漏感會更大，應該是減少匝數，調整RCD吸收參數
匝數多了是漏感大了，說錯了，不好意思。
可以試試并饒，增加耦合，減少漏感。
一直是用環做的并饒驅動變壓器，沒有見過這么大的抖動。
增加匝數，改進繞法減小漏感比值。
增加匝數到40匝，目前波形好多了，謝謝！
主要還是漏感太大了
想辦法調小及增加吸收
增加匝數到40匝，目前波形好多了，謝謝！
改一下繞制方法，換一下變壓器試試。
挑戰蓋章不是簽在這里....要到挑戰帖里回復.
增加匝數到40匝，目前波形好多了，謝謝！
增加匝數到40匝，目前波形好多了，謝謝！
