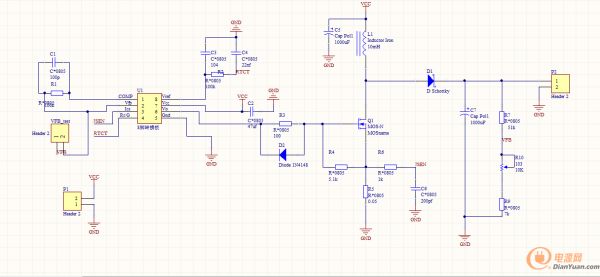

這是原理圖，可是做出來的板子PWM腳（6腳）并沒有輸出PWM波來驅動MOS管，而且4腳輸出鋸齒波。請問大神們這是怎么回事兒呀？這個電路有問題嗎？
已經被添加到社區經典圖庫嘍
http://www.dianyuan.com/bbs/classic/
你RT取得不合理，建議看下datasheet
測量一下2腳 電壓，是不是超過2.5V了？
圍觀中~~~
輸入輸出電壓多少？8腳有沒有5v？
