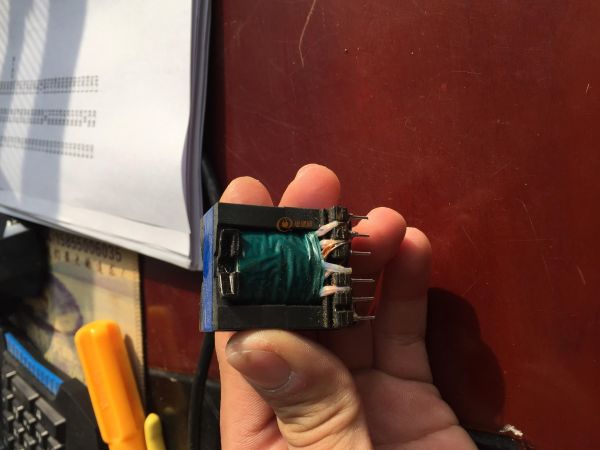

怎么變壓器這么大呀，自冷的我做的采用PQ2625的最300瓦非常輕松，可以達到400瓦，因為，我輸出達到400瓦了，你這里說什么3532可是非常大的規格的呀，我的開關頻率也就是80千赫最高，最低是20千赫，四倍。采用的就是準諧振技術了，因為，我半年前給公司做的就是300瓦自冷的2625變壓器的電源，使用芯片就是494的芯片，電路是非常簡單的，成本低效率高，不要保護電路，安然無恙，所以，可靠性非常不錯的。
怎么又是準諧振又是494的，是用什么拓?fù)渥龅?625能做到300W?是這樣的，準諧振是多諧振的改進型，變化頻率相反，即LLC多諧振是重載頻率高，輕載低，準諧振這里80千赫是最高頻彔了，空載20千赫最低，我國同行是100千赫到25千赫，本來我設計60-20，同行四倍所以采用了80-20了。
·為什么采用494，也許那么古老怎么最先進的也采用了，其實，老美有專用芯片不供應，而且，防火墻呀，抄襲不了就置之不理無能為力了，這個是美國發明專利US5448467,1995,09,05，就是說美國1995就出現了這個技術了，我國落后這么多年了，目前也出現了，其實，是因為沒有人上網透露吧了，所以不知道了，還是我上網說的。這個技術的LLC多諧振的改進型就是準諧振技術了，我國95%以上還是老糟菜技術的產品，即 一二代，多諧振三代，準諧振四代，全諧振五代，變壓器到了五代最小了，比如，美國500瓦電源可以做過火柴盒那么大了，效率最高了，因為，我采用四代技術，所以，300瓦用PQ2625足夠了，可以達到400瓦呢，因為，新技術的技術的變壓器就是變小了，知道嗎。
494的三腿與3525的9腿占空比控制電平是相反的，3525適合LLC的【多諧振】，494邏輯正好，適合準諧振，如果采用3525要用一個運放倒過來，參數選擇非常嚴格，其實，多諧振還是準諧振都是采用了PFM-PWM二合一模式，首先是變頻的，然后結合變脈寬了。
那么，為什么人家老早有的技術不少人也看到了，其實，我也是從這里來的，因為，我國是非常不利于創新的思想觀念，都是標準答案，生搬硬套，死板不靈活，其實，當年抄襲我國通合一一失敗了，或者不三不四，我也有這個電路，做過了，發現就是不如原來的，我靈活了，采用3525的成功了，后來創新老美的其實抄襲不了，我靈活，同樣代替就成功了，前后都是一樣的道理，抄襲導致失敗，不是什么抄襲山寨就成功了，這里山寨要失敗的，迷信的結果就是沒有創新，結果，不要說什么四代大功率，就是幾十瓦的LED的電源人家老早采用電子鎮流器的效率高成本低，我國一個開關電源低效率高成本低可靠性，這個都引進不了，大談引進技術究竟引進了什么，其實，什么也沒有引進，除非高鐵等重點國家大錘，開關電源人家20年前的技術都沒有引進了呢，吹牛逼的國度，都是忽悠呀，偽科學的帖子不少了，其實，我國的開關電源技術非常非常的落后，集中低端低技術含量的，創新缺乏，觀念束縛呀。大家只知道抄襲，結果，我國就是這樣技術落后了，越抄襲越落后，因為，學生抄答案其實沒有學問，抄襲導致沒有學問，所以老美有我國沒有了。
百聞不如一見，拿出來看看好了！
單電壓使用，還帶風扇，能做得到。 大功率電感廠家 |大電流電感工廠
