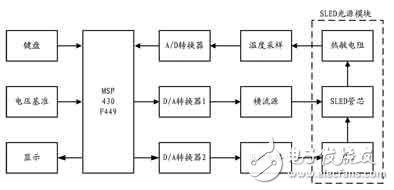

采用“數控恒流源+高精度溫控”的方案，設計了SLED控制系統，并且在系統內引入了PID 控制算法。通過多次試驗表明，SLED光源可以顯著提高光源出纖光功率的穩定性。數字控制方法是目前比較理想的驅動方案，具有較好的發展前途。系統主要實現了恒流驅動及恒溫控制等功能。整個系統由單片機控制。單片機采用MSP430(＄2.0250)系列的F449單片機，它其集成12位ADC和采樣保持電路，采樣速度快，最高可達200ks/s。系統原理如圖1所示。

　　圖1 控制系統原理圖

　　恒流源電路

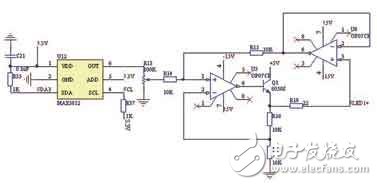

　　系統對恒流源的要求是電流高度穩定，漂移和噪聲足夠小。采用高精度DAC作為恒壓源，再通過V-I轉換電路就構成了數字式恒流源，電路原理如圖2所示。本系統采用美信公司的12位串行DAC MAX5812(＄3.1702)結合兩個運放組成V-I轉換電路。其中，MAX5812與單片機的通信采用串行I2C總線，需注意的是其SDA、SCL管腳在使用時要外接上拉電阻。

　　圖2 恒流源電路原理圖

　　該恒流源克服了模擬式恒流源的缺點，可以根據系統需要靈活地改變電流的大小，且其精度與穩定度與DAC精度有關，如果采用更高位數的DAC就可以做成更高精度的恒流源。

　　溫度采樣電路

　　該光源模塊組件采用溫敏電阻來反映管芯溫度，溫度采樣電路如圖3所示。采用電阻橋式電路，后面配合專用的橋式放大芯片和電壓調理轉換電路，將溫敏電阻變化引起的電壓變化轉化為適合于單片機ADC輸入的量程范圍內。 大功率電感廠家 |大電流電感工廠
