經典的四電阻差動放大器似乎很簡單，但其在電路中的性能不佳。本文從實際生產設計出發，討論了分立式電阻、濾波、交流共模抑制和高噪聲增益的不足之處。大學里的電子學課程說明了理想運算放大器的應用，包括反相和同相放大器，然后將它們進行組合，構建差動放大器。圖 1 所示的 經典四電阻差動放大器非常有用，教科書和講座 40 多年來一直在介紹該器件。

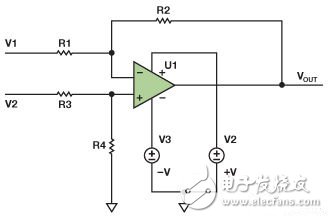

　　圖 1. 經典差動放大器

　　CMRR

　　差動放大器的一項重要功能是抑制兩路輸入的共模信號。如圖1 所示，假設V2 為 5 V，V1 為 3 V，則 4V為共模輸入。V2 比共模電壓高 1 V，而V1 低 1 V。二者之差為 2 V，因此R2/R1的“理想”增益施加于 2 V。如果電阻非理想，則共模電壓的一部分將被差動放大器放大，并作為V1 和V2 之間的有效電壓差出現在VOUT ，無法與真實信號相區別。差動放大器抑制這一部分電壓的能力稱為共模抑制（CMR）。該參數可以表示為比率的形式（CMRR），也可以轉換為分貝 （dB）。因此，在單位增益和 1%電阻情況下，CMRR等于 50 V/V（或約為 34 dB）；在 0.1%電阻情況下，CMRR等于 500 V/V（或約為 54 dB）—— 甚至假定運算放大器為理想器件，具有無限的共模抑制能力。若運算放大器的共模抑制能力足夠高，則總CMRR受限于電阻匹配。某些低成本 運算放大器具有 60 dBhttp://www.szmzhg.com/貼片繞線電感至 70 dB的最小CMRR，使計算更為復雜。

　　低容差電阻
