資料齊全的超聲波測距學習板
超聲波測距學習板，可應用于汽車倒車、建筑施工工地以及一些工業現場的位置監控，也可用于如液位、井深、管道長度的測量等場合。測量精度1cm，測量時與被測物體無直接接觸，能夠清晰穩定地顯示測量結果。

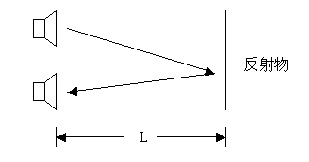

超聲波測距原理：
超聲波發生器的內部結構有兩個壓電晶片和一個共振板，當它的兩極外加上固有振蕩頻率的脈沖電壓時壓電晶片會發生共振并產生超聲波。如果共振板接收到超聲波時，也會迫使壓電晶片產生振動，反過來將機械能轉換為電信號，成為超聲波接收器。
在超聲波測距電路中，發射端連續輸出一系列脈沖方波，然后判斷接收端，實現超聲測距一般有以下兩種方法：
① 讀取輸出端脈沖電壓的平均值，該電壓 (其幅值基本固定 )與距離成正比，測量電壓即可測得距離；
② 測量輸出脈沖的寬度，即發射超聲波與接收超聲波的時間間隔 t，故被測距離為 S=1／2vt。
我們的產品采用第二種方案。由于超聲波的傳播速度和溫度有關，如果溫度變化不大，則可認為聲速基本不變 。如果測距精度要求很高，則應通過溫度補償?shù)姆椒右孕Ｕ３暡y距適用于高精度的中長距離測量。因為超聲波在標準空氣中的傳播速度為331.45米/秒，由單片機負責計時，單片機使用12M晶振，所以此系統的測量精度理論上可以達到毫米級。
