LED燈又稱白色發光二極管。其特色在于節能效果明顯，大致上可以認為在相同耗電量前提下，比目前的節能燈的亮度至少要高5倍，而且其壽命長。發熱量小，比之其他類型的照明電器來說，優點不少。但是，目前市場上類似的家用照明產品太少，即便有價格又過高。為此，這里介紹一種用多數家庭都有的廢IEl節能燈的主要部件(變換器)為基礎而改制成的LED燈，供有動手能力的讀者進行改制，也可以進一步發揮想象力，制作出各種各樣的LED節能照明用具。
筆者最近有幸通過搜索在淘寶網上找到了中功率LED的資料并匯款，購買到了數十幾只0.5W的白色發光二極管。據供應該管的老板介紹，這種發光管點燃電壓在3-4V之間，工作電流為150mA,一致性較好。購回后經實測，其穩定的點燃電壓(穩定電流在100mA時)為3.56V,一致性確實很好，基本上在1OOmA工作電流下，壓降都在3.56 V (用數字萬能表測)，這給并聯使用帶來了方便，這種發光管工作電流最大為150mA,為安全穩定工作，選擇工作電流為13O~140mA之間。4個這種發光管做的日光臺燈已經基本上滿足看書寫字的要求了，如果還有更高的要求，用一體電感器6個這種白色發光管的臺燈已經可以與常規40W 臺燈相比美了(亮度只高不低)。而且可以方便的改成調光型的高級臺燈。通過結構上的改變還可以做成衛生問或廚房照明器具電感器生產、客廳吸頂燈、電子愛好者常用的工作臺照明燈具、走廊燈……等。

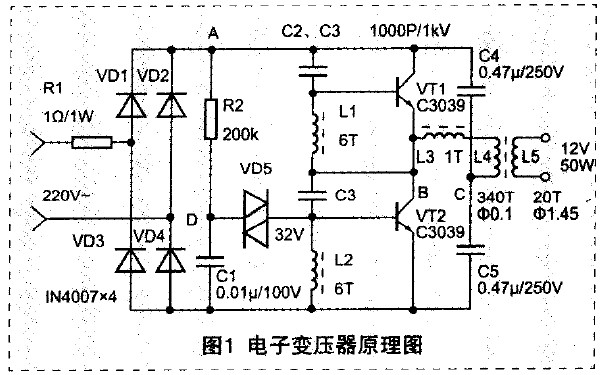

常用的LED發光管供電采用的是直流穩流電源，交流條件下，有的采用電容穩流方式，但是往往在通電瞬間損壞所有發光管。為穩妥起見，筆者采用了用廢I19節能燈的交流變換器，其電子變壓器的電原理圖如圖1所示。圖中，L1、L2、L3繞制在一個環形磁芯上，L4、L5起到變換電壓的作用。

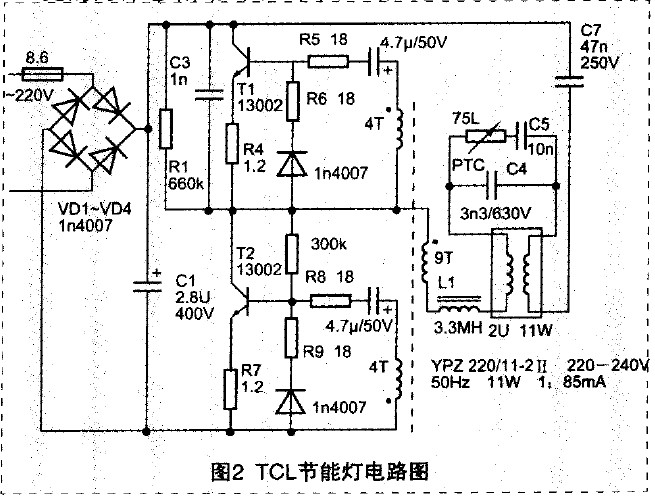

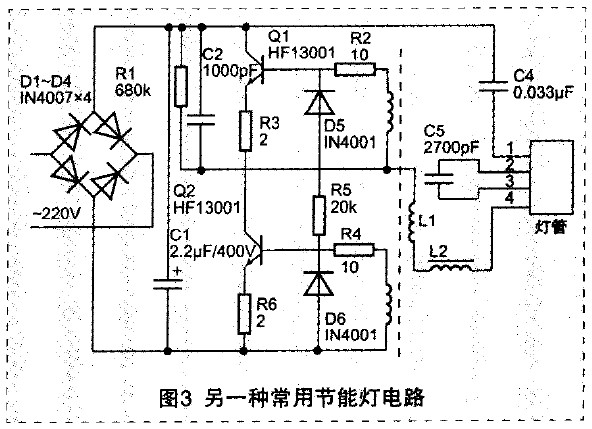

筆者又拆了多種節能燈燈頭中的電路，比較常見的兩種電路圖如圖2和圖3所示。
對比圖1與圖2、圖3,我們可以看出，其基本電路絕大部分是相同或類似的，唯一有所區別的在于后半部分，圖2、圖3中電感器及后面的諧振電容(2n7)與目光燈管燈絲組成啟動(點燃)及穩流電路，而圖1則由高頻變壓器取代了上述日光燈所需要的啟動及穩流電路，因此也就具備了改裝的條件。

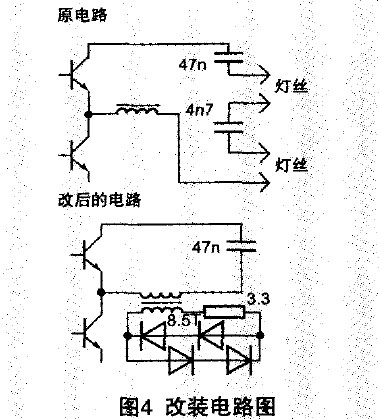

具體改裝的電路如圖4所示，它是將原節能燈電路中的諧振電容去掉，最簡單的方法僅保留隔直電容(圖中C7)。改裝諧振電感L1.只要在諧振電感的其空閑處用O-25~1 mm左右漆包線穿繞8-9匝;此處采用了一個15Q電阻做限流電阻，控制電流在100~140mA就可以了。
這里將原節tdk電感器能燈中的電子變換器電路改裝成電子變壓器形式，將原諧振電感做電壓插件電感器變換，使電感器次級感應出7.5V~9V左右高頻電壓;發光管采用了串并聯電路，僅僅使用了一個限流電阻，便達到了可靠簡單的目的。需要注意的是限流電阻功率采用大一些的為好，本人采用的是1W的電阻，長期工作溫升可容忍。
值得指出的是，從電子電路原理上來說，節能燈電路是一種變化了的電子變換器電路，原則上直接使用原電感器并不合適，有條件時最好將電感重新繞制，并且磁芯中間不留間隙。當然用較大尺寸的磁芯繞制更好，一般初級用0.15mm左右漆包線繞80~110匝，次級用0.25~2mm漆包線(最好采用細一點的多股漆包線)繞制。可能的話，如同電子變壓器那樣，在上功率管接的47n電容下方再串接一個相同容量的電容，電容的另一端接下功率管的發射極(與電子變壓器電路相同)成為標準的半橋變換電路，可以放心的長期應用，至于變換器次級后的電路則可以采用各種整流、穩流電路，以達到長期安全使用的目的，這里就不再敘述了，讀者可以參考本刊有關電路。

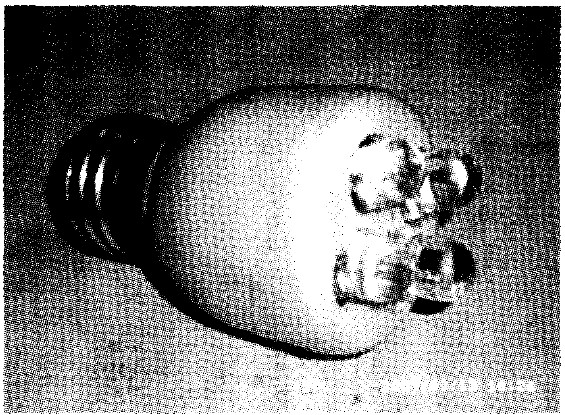

用廢舊節能燈變換器改裝好的節能LED燈如圖5供讀者參考。
