1 引言
隨著手機市場競爭的日趨激烈，多媒體手機逐漸成為市場的寵兒。因為有大量的多媒體數據，因此大容量存儲是多媒體手機所要解決的首要問題。
NOR和NAND是現在市場上兩種主要的非易失閃存技術。NOR的特點是芯片內執行（XIP,eXecuteInPlace），這樣應用程序可以直接在flash閃存內運行，不必再把代碼讀到系統RAM中。NOR的傳輸效率很高，在1~4MB的小容量時具有很高的成本效益，但是很低的寫入和擦除速度大大影響了它的性能。NAND結構能提供極高的單元密度，可以達到高存儲密度，并且寫入和擦除的速度也很快，是大數據量存儲的最佳選擇。在選擇存儲方案的時候，設計師必須綜合考慮以下因素：
（1）NOR的讀速度比NAND稍快一些。
（2）NAND的寫入速度比NOR快很多。
（3）NAND的4ms擦除速度遠比NOR的5s快。
（4）大多數寫入操作需要先進行擦除操作。
（5）NAND的擦除單元更小，相應的擦除電路更少。
（6）NAND閃存中每個塊的最大擦寫次數是一百萬次，而NOR的擦寫次數是十萬次。
此外，NAND的使用比NOR的使用復雜的多。在NOR器件上運行代碼不需要任何的軟件支持，在NAND器件上進行同樣操作時，通常需要驅動程序，也就是內存技術驅動程序（MTD），NAND和NOR器件在進行寫入和擦除操作時都需要MTD.
使用NOR器件時所需要的MTD要相對少一些，許多廠商都提供用于NOR器件的更高級軟件，這其中包括M-SySTem的TrueFFS驅動，該驅動被WindRiverSystem、Microsoft、QNXSoftwareSystem、Symb塑封電感器ian和Intel等廠商所采用。
2 TC58DDM82A1XBJ5在多媒體手機中的應用
在多媒體手機中，TC58DDM82A1XBJ5主要用來存儲圖片、聲音文件等數據量較大的文件。
TC58DDM82A1XBJ5是Toshiba公司生產的256Mbit工字電感sNANDEEPROM.工作電壓為2.7V~3.6V或者1.65V~1.95V.
存儲結構為528bytes×32pages×2048blocks.Page的大小為528Bytes,Block的大小為（16K+512）Bytes.
2.1 引腳排列和功能
NANDFlash采用高度復用的訪問接口，該接口既作地址總線，又作數據總線和指令輸入接口。NANDFlash的的接口引腳主要分三類：數共模電感器據引腳，控制引腳，狀態引腳。TC58DDM82A1XBJ5的數據引腳為8位，即I/O1~I/O8,用來輸入/輸出地址，數據和指令。有一個狀態引腳（RY/BY）用來表示芯片的狀態，當芯片進行數據寫入、擦除、隨機讀取的時候，其輸出電平為高，表明深圳電感芯片正忙，否則輸出低電平。/WP引腳用來禁止獲允許對芯片進行寫入操作。當其為低電平時禁止寫操作，反之允許寫操作。控制引腳有6個，見引腳定義。
2.2 TC58DDM82A1與AD6528的連接
AD6528是AnalogDevicesInc.生產的Hermes系列GSM/GPRS處理器。AD6528采用DSP+MCU的雙核結構，其中MCU采用的是ARM7,DSP部分選用了ADI自己的ADSP-218xDSP核。
2.3 TC58DDM82A1的操作方式
TC58DDM82A1的地址輸入、命令輸入、數據輸入輸出都是通過CLE、ALE、CE、WE、RE、RST、PRE1/PRE2引腳控制。控制邏輯如表1所示：

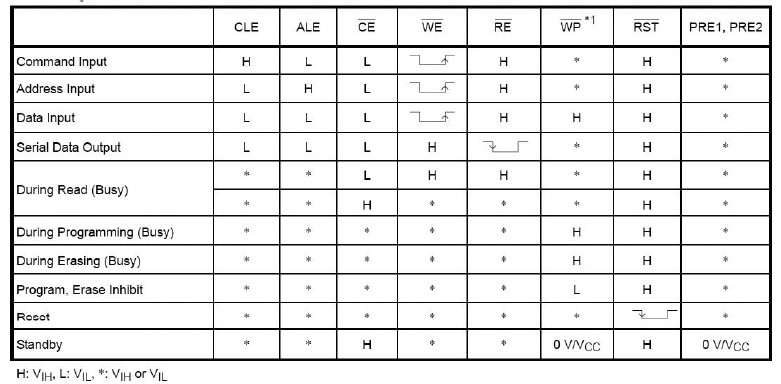

表1 邏輯表
*1:/WP=0,則禁止TC58DDM82A1的Program和Erase操作TC58DDM82A1的各種工作模式，如讀、復位、編程等，都是通過命令字來進行控制的。
