有人告訴我他有一個4~20mA的電流源。他想判斷電流是否超出范圍，或者電線是否已斷掉!但是沒有人知道該如何檢測這一點。如果你想接受一項艱巨挑戰的話，只需要告訴我，這是一個模擬功能，而且沒人知道該如何來進行檢測。因此我開始設想，如何才能判斷4.0mA電流是否下降到了3.70mA或更低呢?要是我們能夠斷定這一點該多好，那樣就能夠說明這是一個非法的狀態。

　　我決定采用Bob Widlar的新型LM10，該器件整合了一個電壓基準和一個功率放大器。當然我會構建一個有效的電路，在電流過小的時候檢測和發送錯誤信息。后來我經過繪制電路圖和反復修改，構建了一個有用的電路。客戶也認為這個電路有用。

　　由于我們知道，有一本儀器和工業雜志的讀者經常使用“4~20mA”器件，因此我還將這個電路作為一種“設計思路”向該雜志投了稿。因此這本雜志發表了這個電路。大約三個月后，我們收到了一封令人愉快的來信，讀者對這個小電路展現出了這份雜志插件電感器從未經歷過的前所未有的興趣。嗯，我猜是這樣。

　　現在，LM10仍在生產和銷售，不過價格卻高達2.30美元，比起這樣一種簡單功能的實際價值，這個價格顯然有點高。當我們拿到價格比較便宜(批量單價為37美分)的LM4041-ADJ時，我在想，“這個器件應該也能做到這一點”。 LM4041-ADJ具有一個小增益級和一個1.2V的電壓參考，因此它可以實現這些功能(請參見圖)。

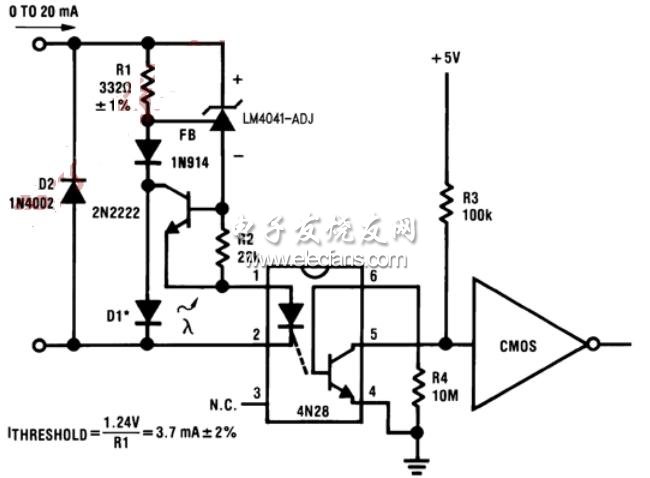

　　圖中的LM4041-ADJ可用來實現電流判斷功能。主要規格

　　4N28的增益相當普通(0.1至0.3)，但是它能夠產生一個在下降到接近于“地電位”時能被檢出的小標志。LM4041-ADJ可以通過332Ω電阻檢測出4.0mA的電流，然后導通4N28。如果該電流降至3.7mA以下，LM4041就會關斷光耦。即使是一個簡單的電路也可以實現非常有用的功能。你沒有必要去找一本30年的雜志。

　　如果你想檢查這個電路開關和檢測的實際電平，你可能要將一個小三角波測試儀放在高于和低于3.7mA的已校準電流中。如果輸出占空比正好是50%，你就會發現閾值是正確的。如果想獲得優于2%的精度，可以進行微調。

　　我曾經在Teledyne公司工作過，如果你懂希臘語，你會發現Teledyne的意一體成型電感器思是“距離和力”高頻電感器設計。 甚至在與高于或低于地電勢幾百伏的電壓相隔離的情況下，這個電路也可以產生一個較小的力。沒有電的連接。因此隔離并不會造成精度低或者費用高。

　　什么時候需要測試長期穩定性?

　　幾年以前，有一個朋友打電話問我有關一款新型NSC放大器的問題：“您有關于這款運算放大器長期穩定性的數據嗎?”我甚至沒有查看資料就告訴他，我們確實沒有這方面的數據。這只是一款相當新的普通的運算放大器，并沒有想要成為低偏置或低漂移領域的技術領先者。因此，不是模壓電感我們吹牛，這種器件沒有任何風險。不過客戶卻并不滿意。

　　“為什么你們沒有關于這方面的完整信息呢?”我試著解釋道，我們沒有余力收集每種小產品的這類數據，沒有余力收集和分析數據，也承受不起為此而延誤產品上市的責任。即使我們馬上發布這些數據，然后再更新數據手冊，用戶如果看了最初的數據手冊還是會問這個同樣的問題。

　　進行正確的研究所需要的人力、工程量和技術人員工作量將非常大。很少有客戶有如此迫切的要求，值得我們去收集這樣的數據。一般情況下，如果我們采用這種工藝在以前的電路上獲得了比較好的數據，那么變化就相當小，例如布線或電流大小的微電感器廠家小變化，或者輸出級的變化，這里，我們假設新器件將與舊器件非常相似。

　　現在，我們進行一項小的漂移測試，目的只是為了確保不會出什么問題。例如，我們將加載三塊電路板，每塊板有30個器件，目的是看看電路板是否達到預期的性能。我們將比較高溫工作前后1000小時的數據。我們可以將其中一塊電路板放到烤箱中，然后收集2000小時的數據。但是這種測試一般都是一個無聊的過場。當我們做完所有的操作后，也沒有什么值得夸耀的。除了“合格”之外，沒有什么可以寫到報告中的。 大功率電感廠家 |大電流電感工廠
