如題：

賽威 SF1565 做19V 4.74A 出現只燒IC現象？？如何解決？

換上一個新的IC后，空載正常。。。。然后帶載直接壞IC.

此時PIN3 為VIN腳只有4.5V， PIN7 為VCC腳無電壓。有用過此IC的朋友，請幫忙解決一下，謝謝！

把圖紙發出來才能分析吧。

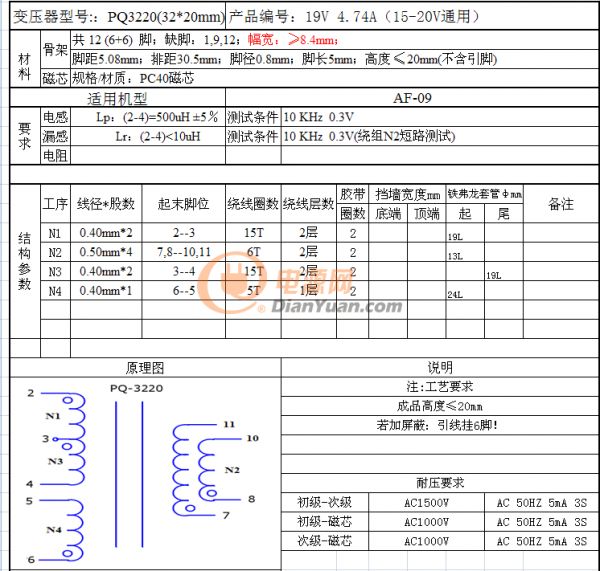

上圖紙，幫忙看一下是什么原因？ 把7腳的1N4007換成FR107，最好把電解也由22UF/50V換成47UF，電容小會造成負載時電壓晃動大，而且必須要低內阻電容（電解才可以），%20這樣只是啟動時慢一點，我在另一個公司也看到賽威出的圖紙居然把反峰吸收加饋的二極管也標成1N4007，而廠里的工程也很混蛋，居然就真的裝上1N4007，居然1N4007也沒損壞，但1N4007在高頻下是處于連通狀態的，開了就關不住的。要不是100K電阻和102電容隔住，早就OVER了。

是可以使用1N4007的，過認證時用1N4007對EMC有好處，常規用FR107j是為了提高效率用的。

其實還可以不用二極管。直接用阻容就可以的，但箝位不定，其結果會造成不是損耗增大，就是開關管耐壓要提高。保險系數大打折扣。如果6級效能測定時你看看不同負載時效率影響大不大。 先把R18改到47-100R（也可以在IC%20VCC到地加個20V穩壓管），然后再慢慢加載。很有可能是你的供電繞組匝數多了或者相位反了，造成過壓燒IC。 樓主問題解決了嗎？ 還是不行，每批都有10多個這個情況，空載OK后，一帶載，馬上燒IC，主要是VCC%20%20和GATE%20腳都短路到地。有沒有遇到過這種情況啊？ 會不會是PCB有問題 應該不是，有時換變壓器又好，可是我量感量這些參數都沒異常，變壓器都是用的漆包線。 注意各繞組的漏感和Q值 現在有個奇怪的現象，變壓器我有兩種，一種是里面帶有屏蔽，一種是沒有屏蔽的，現在是帶有屏蔽的燒IC，然后換上沒有屏蔽的，就OK了，怎么搞都不會燒IC，解剖變壓器出來，沒發現有異常，每層膠紙都包好，誰能幫我分析一下？謝謝
