　　本文研究并設計的一種基于單片機的紅外遙控電子密碼鎖，不但具有普通密碼鎖智能控制上鎖、報警等特點，而且在不擴展E2PROM的情況下，可以實現8位密碼任意修改的功能，節省了硬件資源，減小了系統體積，這是本設計的一個創新點。另外還增加了遙控的特點。所以該系統不但成本低、保密性強，更適用于那些正常人體不宜接近的特殊場合，比如高輻射區、高傳染區等。

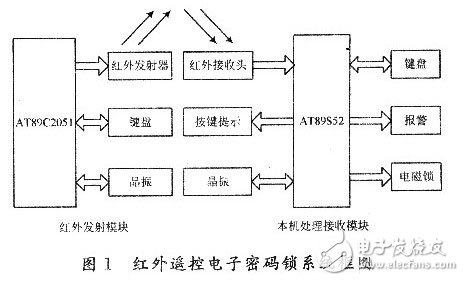

　　系統主要由紅外發射模塊和本機處理接收模塊兩部分構成，系統總體設計框圖如圖1所示。發射模塊和本機處理接收模塊的核心分別采用AT89C2051(＄0.5940)和AT89S52(＄0.8482)單片機。紅外信號的收發通過串口進行通信，兩部分的串口工作方式及通信波特率的設置相同。

　　AT89C2051單片機是AT89C51(＄3.7500)的一種精簡版本，只有20個引腳，體積?。痪哂?．7～6 V的寬電壓工作范圍；具備低功耗空閑和掉電模式。該單片機滿足本系統低電壓供電、低功耗、方便隨身攜帶的要求。在本機處理接收模塊中，采用了AT89S52單片機，該單片機有3個定時器。設置密碼和按鍵*時，均設計了按鍵間隔超過3s自動復位的功能，分別采用定時器T0和T1定時實現；定時器T2設置串口通信波特率。

　　紅外發射模塊的設計

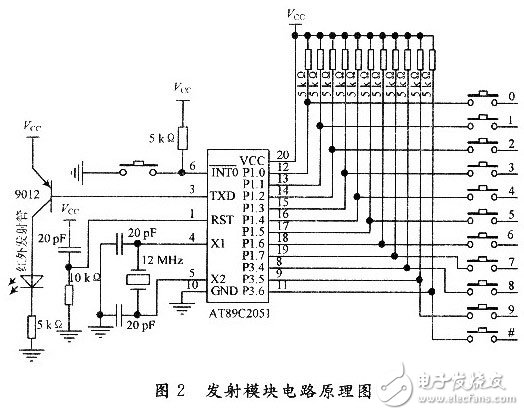

　　紅外發射模塊僅僅是一手持遙控器，由AT89C2051單片機及鍵盤電路、按鍵K及紅外發光二極管組成。發射電路原理圖如圖2所示。

　　發射模塊設置的密碼必須與本機接收模塊相同（設置密碼方法見2．2．1節），所設密碼保存在RAM存儲器的31H～38H單元。在待機狀態下，系統工作在空閑方式，當按鍵K按下時，系統上電工作，依次發送密碼信號。這樣做的優點是，密碼不但能跟隨主機任意改動，而且遙控*時，僅按一鍵就可完成*，方便了用戶。

　　本機處理接收電路的設計

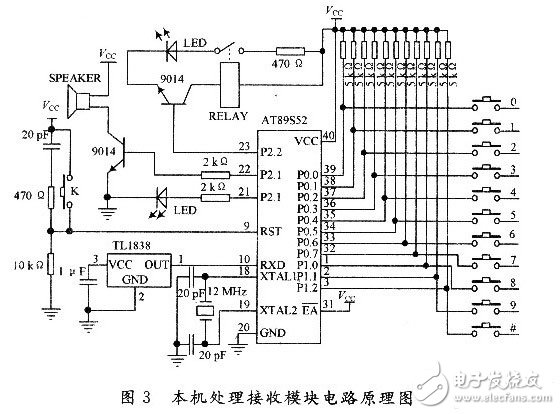

　　本機處理接收電路的控制核心是AT89S52單片機。外接鍵盤電路、紅外接收電路、*電路、報警電路和按鍵指示電路等，電路原理圖如圖3所示。

12下一頁全文

本文導航第 1 頁：紅外遙控密碼鎖電子電路設計詳解 —電路圖天天讀（169）第 2 頁：紅外接收電路的設計

標簽：信號處理(223)紅外線(1)MCU(970)

　　紅外接收電路的設計

　　紅外接收電路中使用一體化紅外接收頭TLl838接收紅外信號。TLl838集紅外接收和放大于一體，不需任何外接元件，就能完成從紅外接收到輸出與TTL電平兼容的所有工作，而體積和普通的塑封三極管大小一樣。TL1838的輸出波形如圖4所示。當接收到頻帶內的紅外信號時，TLl838 會輸出低電平，否則數據高電平，從而將“時斷時續”的紅外信號解調成原來的連續方波信號。

　　報警電路的設計

　　報警電路采用了蜂鳴器發聲模擬報警，蜂鳴器接在CPU的引腳P2．1上，通過NPN型三極管做電流放大，通過單片機控制蜂鳴器的頻率及蜂鳴時間。當輸入錯誤的密碼進行*時，由P2．1口輸出高電平使得NPN型三極管9014導通，蜂鳴器兩端加電，由蜂鳴器發出3 s的報警聲，當連續三次出現密碼錯誤時，系統將長時間報警，有效起到了防盜作用。

　　電源電路的設計

　　電源部分使用LM7805(＄0.2053)芯片進行穩壓后提供單片機5 V的電壓，其電路如圖5所示。主要采用家用交流電，同時采用9 V電池作為備用電源。這樣做的優點是，即使斷電也不至于無法*。 大功率電感廠家 |大電流電感工廠
