唯一可以調整的地方是C26.之前我用的0.1uf 發現太大了。換成0.47nf的會不會對紋波有很大的好處！
一個輸出電容的大小，12V 1A至少1000uF
一個431的RC，一個10K，一個104
輸出用用的是2個100uF電容
你說的是R11和C26嗎？我用的是1K 和104 就是紋波不行。
C26我換了100pf 和 4.7nf 都試過沒有效果。

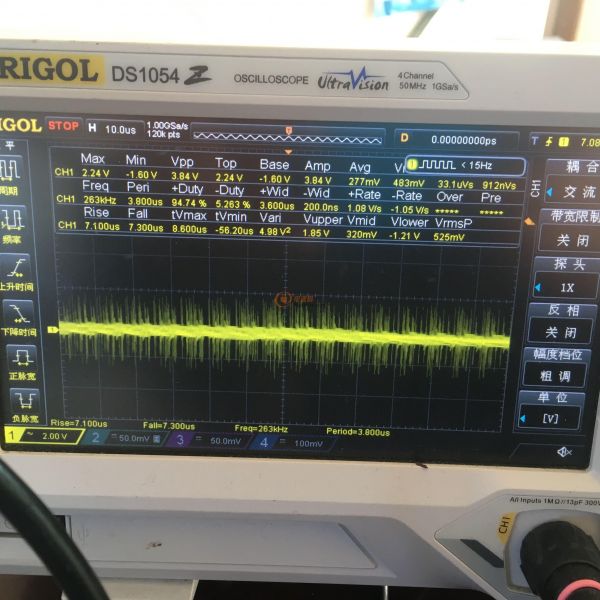

這個是我測的當負載時800mA的時候電源的紋波。請問各位大神如果把紋波降低。
已經被添加到社區經典圖庫嘍
http://www.dianyuan.com/bbs/classic/
你做雙路輸出，你的電路主路是5V，輔路是12V，你還帶那么大電流，紋波當然大了
其實我的電源是這樣的。5V為主路 1A 12V0.2A 兩路 再加一路24V 500mA 每路都要隔離。發現紋波帶小不了。看來只能分開做了
