1　引言

　　隨著大量新興數據業務的應用，智能手機和平板電腦功耗水平大幅度提高，導致待機時間也大幅度縮短。為了能否延伸待機時間，內置電池的設計變得越來越普及。這是因為鋰電池的一半體積是由其結構件所占據的，如果電池內置于智能手機和平板電腦機身中，就可以節省鋰電池的結構件體積，從而在相同乃至更大的體積上大大提高電池的容量。如此一來，電池的容量確實得到了大幅度增加，伴隨著也產生了一個新的問題——如果智能手機和平板電腦在應用過程中發生軟件系統卡機的情況，如何進行系統的復位操作？

　　與產品的主要功能相比，解除卡機狀況的機械復位裝置通常比較落后。為防止設備意外復位，共模電感器大多數手動復位鍵（如果有的話）都掩藏在機身內。因為復位鍵很難觸及，所以拆卸電池成為非常普遍的解決辦法。但是，這種做法不僅用戶感受度較差，并且增加了成本，還可能會損壞系統，例如，使重要的數據丟失。

　　那么，在內置電池設計的智能手機和平板電腦中，如何進行系統的硬件復位呢？本文介紹了一種硬件智能復位的解決方案，不僅可以在智能手機和平板電腦設計中實現雙鍵長按的智能復位，還可以實現在智能手機和平板電腦中流行的單鍵開／關機和復位的智能方案。

　　2 智能手機和平板電腦應用平臺的開／關機和復位的機制和隱患

　　在當今智能手機和平板電腦的主流平臺中，通常都存在應用處理器（Application Process / Baseband, 下簡稱AP）加電源管理芯片（Power Management Unit, 下簡稱PMU）的架構，如圖1所示。

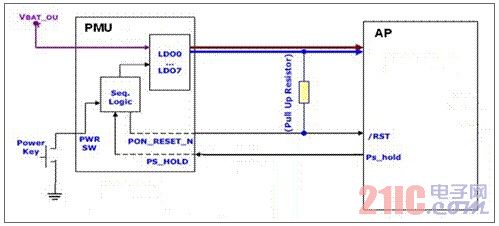

圖1. 智能手機和平板電腦中AP + PMU的硬件架構

　　在這種硬件架構中，在PMU上設置有一個電源開關管腳與一個機身上的一個機械開關相連（下簡稱Power_Key）。

　　當手機處于關機狀態的時候，按下Power_Key將PMU的電源開關管腳拉到地，將啟動PMU上電過程：PMU啟動LDO為AP供電，同時發出硬件復位信號給AP，當AP軟件系統啟動完畢后，回送一個PS_HOLD信號將PMU的PS_HOLD管腳拉高，并且在工作狀態一直維持為高電平；如果在一定的時間內（Tpshold時間），AP沒有能將PS_HO差模電感LD管腳拉高，則表明AP啟動失敗，PMU自動進行下電過程。通常要求Power_Key和PS_HOLD信號之間存在一定的關系，即Power_Key信號必須保持為低電平直至PS_HOLD信號被AP驅動為高，如圖2所示。這是因為，如果發生了AP上電初始化失敗而沒能在設置的時間Tpshold內將PS_HOLD信號拉高，Power_Key仍然維持為低能夠確保PMU將被觸發再一次上電過程，從而確保上電成功。

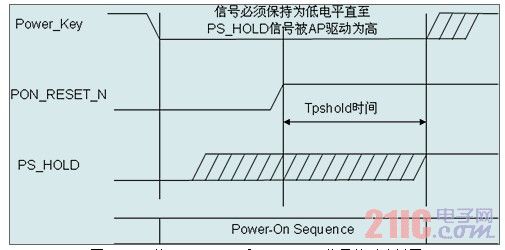

圖2. PMU的Power_Key和PS_HOLD信號的時序關系

　　當手機處于開機狀態的時候，按下Power_Key將PMU的電源開關管腳拉到地，PMU將發送中斷給AP，AP將根據中斷請求進行響應，將PS_HOLD管腳拉到地，PMU自動進行下電過程。

　　在這個機制smd電感器中一體成型電感，存在一個顯見的隱患：當AP的系統軟件卡機的時候，它將無法響應PMU發送的下電中斷請求，也就無法進行關機或復位操作了。可能的解決方法如下：在PMU的PS_HOLD管腳輸入端設置一個按鍵開關S1，當S1被按下，PS_HOLD信號被拉低到地，觸發PMU的下電過程，如圖3所示。 大功率電感廠家 |大電流電感工廠
