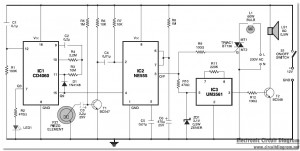

這是快門的保護電路，該電路有敏感的振動傳感器，壓電傳感器。該電路是專為網點保衛走向盜竊。它可以識別任何機械或聲波振動，在其區域內，當有扁平線圈電感人試圖打破快門，瞬間打開一盞燈，并發出聲音警報報警。延遲接通后有15分鐘的時間可以使出口有足夠的時間或店主關閉快門。

的前端電路進行設計的眾http://www.ruishen.net.cn/插件電感器所周知的二進制計數器CD4060集成電路（IC1），以15分鐘的時間延遲的其它電路，以開啟一個定時器。電阻R3和R4和電容C2使Q9輸出高后15分鐘。二極管D1抑制的時鐘輸入端（引腳11），以保持輸出高至電電源被切斷。LED1閃爍表示IC1的振蕩。

從IC1輸出高利用，使IC2的復位引腳，以便它可以自由運作。晶體管T1的壓電傳感器的信號進行放大，觸發單穩態IC2。晶體管T1的基極偏置，使用一個共同的壓電元件，為一個小電容和可自由彎曲反應，機械振動，所以IC2的輸出為高，直到前綴的時間段工作。

在待機模式下，報警電路構造接近IC3保持處于非活動狀態，因為它沒有得到電流。時序部分R8和C6產生的輸出IC2高的一段時間三分鐘。
當任何機械振動（即使是輕微的運動）產生影響的壓電元件，觸發器IC2的2腳瞬間改變其狀況和IC2的輸出要高。這將觸發三端雙向可控硅開關元件1和報警電路激活。可控硅BT136完成激活其柵極通過電阻R9燈電路。UM3561 IC（IC4），生產音調模擬警笛作為其振蕩控制電阻R11。齊納二極管ZD1為基調產生IC提供穩定的3.1V直流。
該快門后衛電路構建一個通用的電路板，里面附上一個適當?shù)模勒鸷小崿F(xiàn)電路連接的壓電元件，通過利用一個單核的屏蔽線。膠橡膠墊圈的圓形壓電元件周圍的細側上使用的幀，以確保壓電元件是通用的感測振動朝向墊圈快門幀，并將它附加。固定燈泡的外側面和內盒的剩余的元件上的揚聲器。考慮到三端雙向可控硅開關元件被施加到電路，在PCB的多數點可能會是電源致死潛力。所以，這真的建議不要觸摸任何電路部分，同時嘗試。 大功率電感廠家 |大電流電感工廠
