一兩年前完成了單相轉三線四線交流電源的初步設計，當時只是要一個低壓電源做實驗，也沒怎么仔細調試，好多功能、參數沒有優化。

最近幾個月安定下來，自己也不得不要一個穩定的像樣的三相交流電源。

于是，抽了點時間做了一系列控制程序上的優化，終于在實現了380V---30A的穩定輸出。

現在此分享結果，如有需要相關技術討論或合作的朋友可以聯系我。

如果大家對單相轉三線四線交流電源這個產品感性興趣，回頭我可以試著搞個功率、體積小點的產品（5KW左右）-----四象限運行、自升壓（前級用單相H橋）。

本帖最后由sxp566于2016-12-815:55編輯

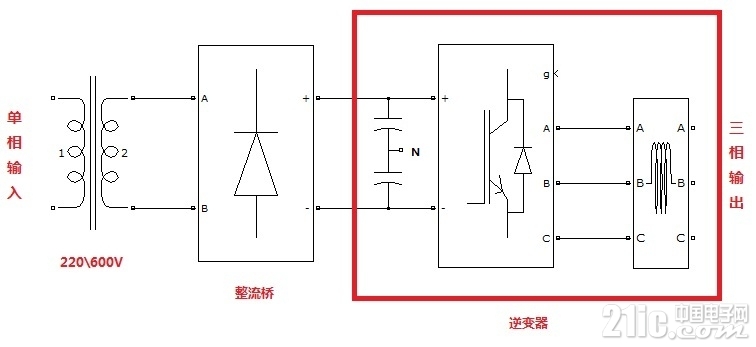

電源的原理圖：

電源的實物圖：

電源的功能和指標：

1，正負直流母線電壓自動平衡控制，兩線直流（30V~750V，無需中線）輸入。

2，三相四線交流輸出（0V~400V，0~50A）。

交流三相獨立控制（頻率一致，相位120°固定），可做為獨立單相交流電源。

3，電壓源、電流源兩種工作模式。

電壓源模式-----交流電壓閉環控制，給定值為交流電壓，交流電流有效值被限制在最大給定值；電流源模式-----交流電流閉環控制，給定值為交流電流值，交流電壓流有效值被限制在最大給定值。

4，電壓電流瞬時值分級保護，可抗二級短路。

交流輸出380V情況下，可直接投入純電容負載（設備一般會到達限流警告值，然后瞬時限壓限流，從0V開始緩慢增加）。

5，交流給定采用泰勒級數逼近法，有IP硬核計算（單精度浮點運算）產生，1us一個點，精度大于10-5。

頻率范圍0.125Hz~512Hz，連續可調。

6，閉環主要采用分相分頻控制，結合DC電壓前饋控制，控制精度精度大于10-3（線性負載）。

可根據需求，加入PWM死區時間補償等技術，獲得更高控制精度。

7，三電平結構，效率高于97%。

可根據需求，改兩電平、兩電平鉸鏈等結構。

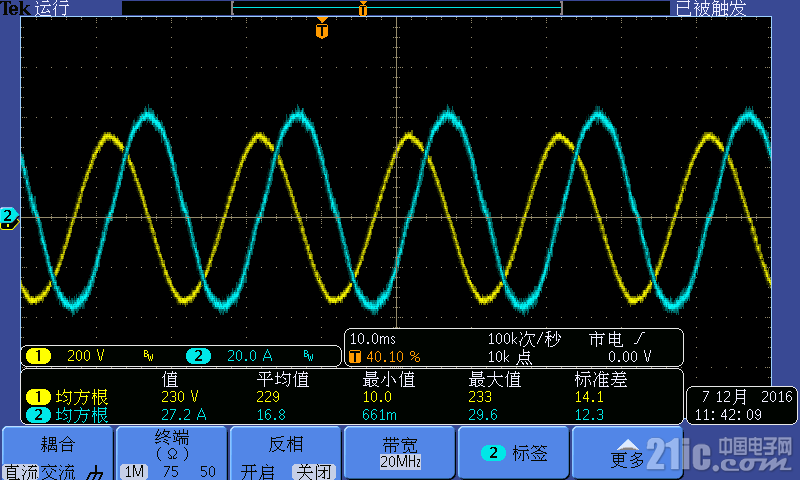

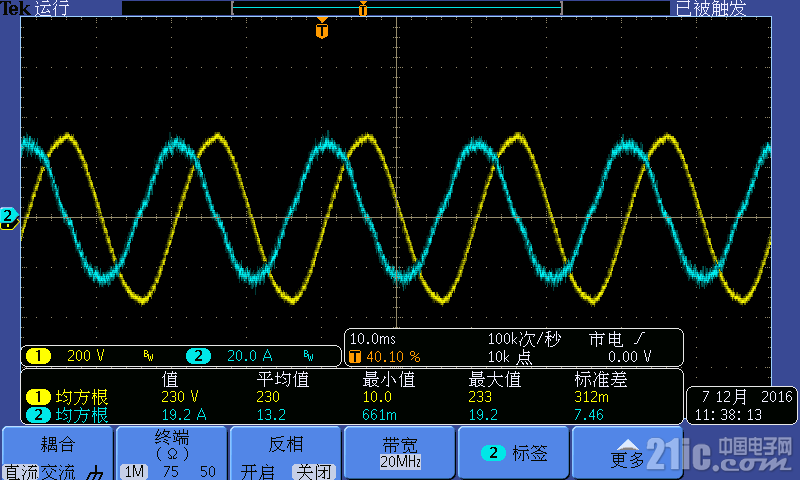

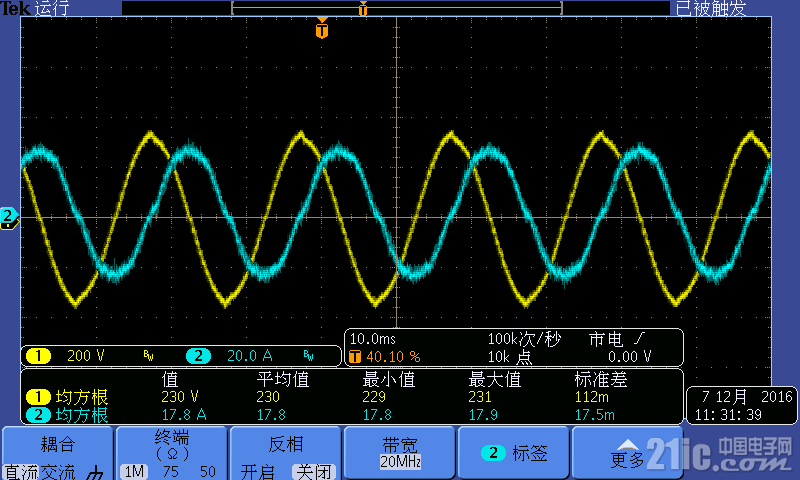

電源工作時（A相）的電壓電流波形：

感覺波形還是有寄生干擾的雜波呀

王棟春發表于2016-12-820:23

感覺波形還是有寄生干擾的雜波呀

大功率的一半都有電壓電流紋波吧~畢竟開關頻率才15K左右

本帖最后由sxp566于2016-12-1215:34編輯

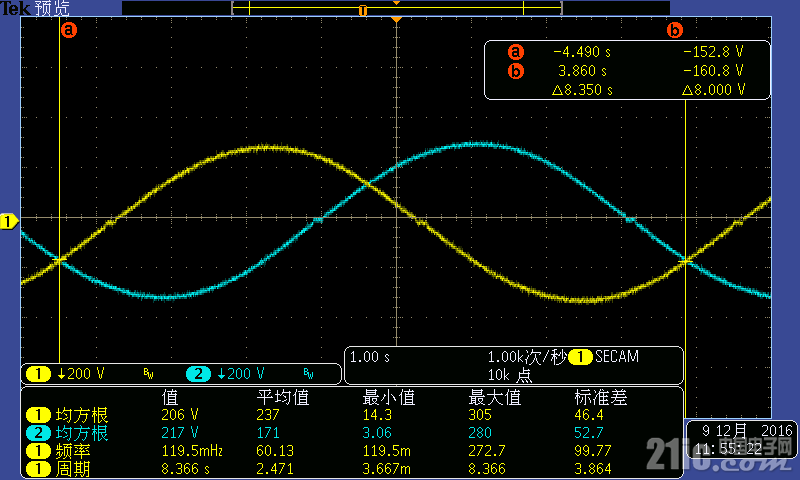

0.125Hz，時A、B相電壓波形（過零時的小砍，由死區時間造成）

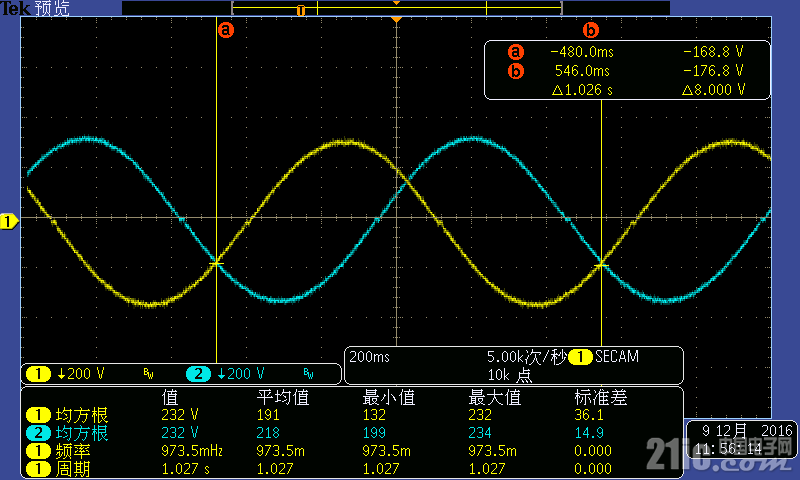

1Hz

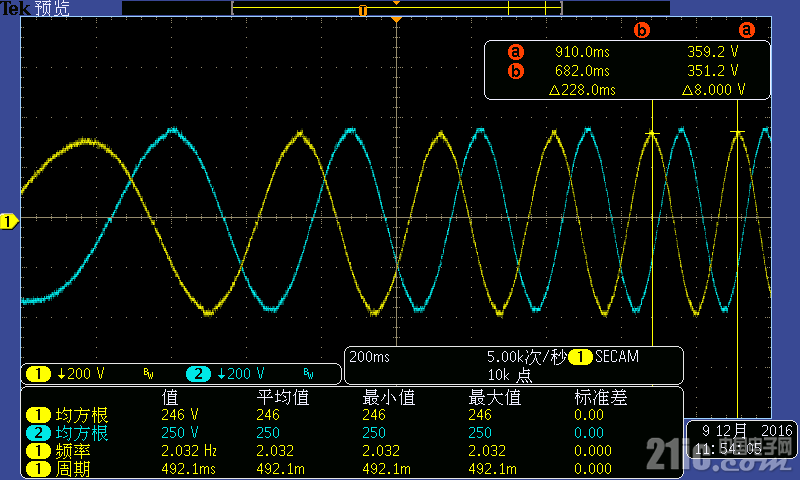

1~5Hz

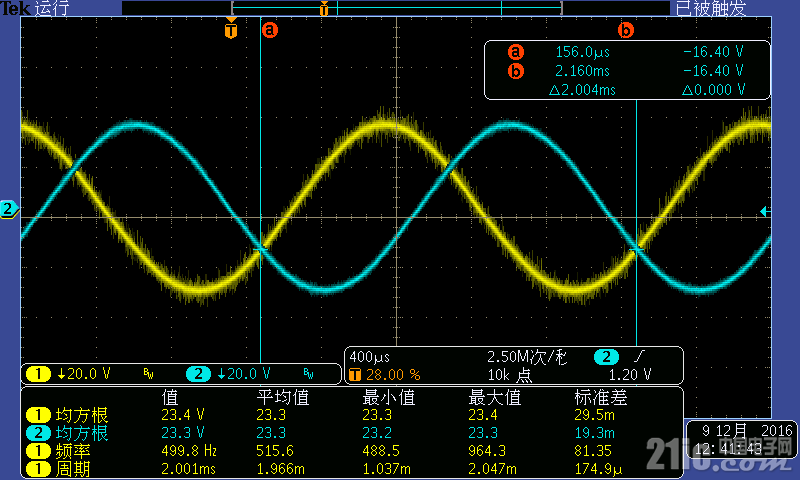

500Hz

由于輸出端EMC濾波是按工頻設計的（該交流源有SVG產品改裝），上高頻時，不能上高壓（濾波電容電流會太大），故降壓上500Hz

sxp566發表于2016-12-1215:27

大功率的一半都有電壓電流紋波吧~畢竟開關頻率才15K左右

這個就不太清楚了不過感覺15K有紋波也屬于正常現象呀
