1、LMK0480X 供電電路介紹

　　LMK0480X 系列時鐘產品是 TI 近年推出的時鐘抖動濾除芯片，采用了兩級鎖相環級聯架構。第一級鎖相環主要利用窄帶環路濾波器，濾除參考輸入（CLKin）的相位噪聲和雜散，起到時鐘去抖的作用，利用外部 VCXO 產生一個干凈的系統參考時鐘。第二級鎖相環主要是利用第一級輸出作為其參考時鐘，生成系統所需要的各種時鐘頻點，同時滿足系統設計所需要的相噪、抖動和雜散要求。在實際應用中，外部 VCXO 的選取，環路濾波器的設計以及各種環路參數的優化，都對最終的時鐘性能有很大的影響。除這些因素外，芯片的供電設計是應用中需要考慮的另外一個重要部分，不當的設計會直接導致輸出時鐘不能滿足系統的需求，尤其是一些對抖動和毛刺要求較高的應用場景。

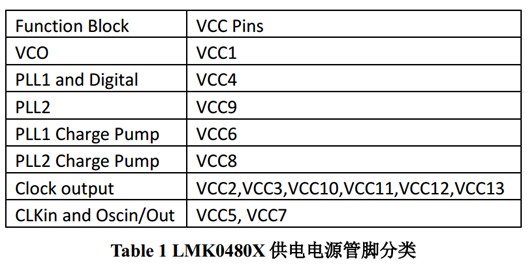

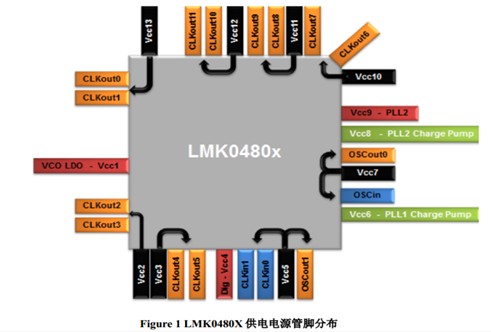

　　LMK0480X 芯片的供電電源管腳的分布如上圖所示，大致可以分為以下幾類：

　　本章中主要整體介紹了 LMK0480X芯片內部模塊電路的供電設計。下一章節中將結合實際實驗，詳細介紹LMK0480X 的供電電源噪聲對實際性能的影響。

　　2、LMK0480X 供電設計和 PSRR 性能測試

　　2.1 LMK0480X 供電設計原則

　　針對不同種類的供電管腳，對外部的供電電路的需求不同，一般需要遵循的原則如下： 大功率電感廠家 |大電流電感工廠
