紅外通訊作為一種數據傳輸手段，可以一體成型貼片電感在很多場合應用，如家電產品、娛樂設施的紅外遙控，水、電、煤氣耗能計量的自動抄表等。特別是在電子電力行業，使用紅外技術進行通訊的產品越來越多，人們可以利用紅外技術對產品進行短距離抄控，非常簡潔方便。串口是計算機上一種非常通用設備通信的協議，大多數計算機包含一個基于RS 232的串口。串口通信的概念非常簡單，串口按位發送和接收字節。本http://www.ruishen.net.cn/大功率電感器文所講的通信使用3根線完成：地線；發送；接收。由于串口通信是異步的，端口能夠在一根線上發送數據同時在另一根線上接收數據。
電平轉化
由于RS 232信號的電平和單片機串口信號的電平不一致，必須進行二者之間的電平轉換，常用MAX232(＄2.0686)來實現RS232(＄780.5000)/TTL 電平轉化。MAX232 內部結構有三個部分：
（1）電荷泵電路。由1~6引腳和4個電容搭建組成。
（2）數據轉換通道。由7~14 管腳組成兩個數據通道。RS 232數據從R1in，R2in輸入轉換成TTL/COMS數據后從R1out，R2out輸出；TTL/COMS數據從T1in，T2in輸入轉換成 RS 232數據從T1out，T2out送到電腦DB9口。

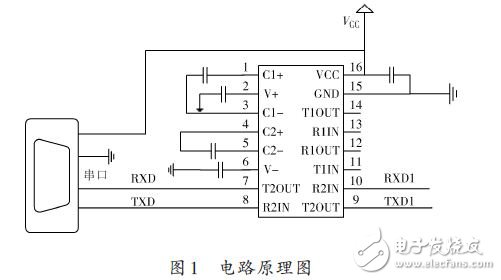

（3）外部供電電路。外部供電是利用電腦USB 輸出+5 V電源有效電源，不但節約該電路設計篇幅，并且在實際制作時節約體積，其電路原理如圖1所示。
紅外發射部分
紅外發射端發送數據時，是將待發送的二進制數據調制成一系列的脈沖串信號后發射出去，紅外載波為頻率38 kHz的方波。紅外載波可以使用單片機內部的定時器的PWM功能實現，也可以通過外圍硬件電路實現，這里采用38 kHz晶振產生穩定的振蕩信號，采用CD4069(＄0.1125)非門電路通過一系列轉化實現方波振蕩信號，與經過電平轉換后的COMS數據信號疊加來實現驅動三極管導通，從而實現TSAL6200(＄0.1512)紅外發射二極管將周期的電信號轉變成一定頻率的紅外光信號發出，見圖2. 大功率電感廠家 |大電流電感工廠
