照明是與人類生活息息相關的一個領域，也是消耗能源的重要方面，約占世界總耗能的20%。LED（Light Emitting Diode）作為新型高效固體光源，由于高效、環保、壽命長等優點，廣泛應用在室內外照明、景觀設計、指示燈等方面。LED 照明迅速成為最熱門的第四代電光源之一，已成為未來照明產業發展的方向。

　　另外，為了適應實際生產和節電的需要，LED通常需要調光。調光電路的實現，既節省電能，降低了浪費，同時，避免LED長期在超負荷狀態下工作，提高了LED的運行效率和壽命。本文通過研究電力電子開關變換器和調光策略，分析設計LED在不同調光方式下的運行狀態，實現高效的組合調光策略。

　　1 Flyback 驅動電路分析

　　隔離型反激電路具有所用器件最少、成本低、功率密度大、電氣隔離、易實現多路輸出、提供耐壓保護等優點，適合150 W以下小功率電源裝置，而LED 照明一般是采用小功率的電源裝置。本文采用反激電路作為主電路，采用UC3842 作為控制芯片。UC3842 是一種固定頻率電流型控制芯片，外圍元件少，振蕩頻率最大可達500 kHz，控制簡單，外圍電路也比較成熟。電路原理圖如圖1所示。

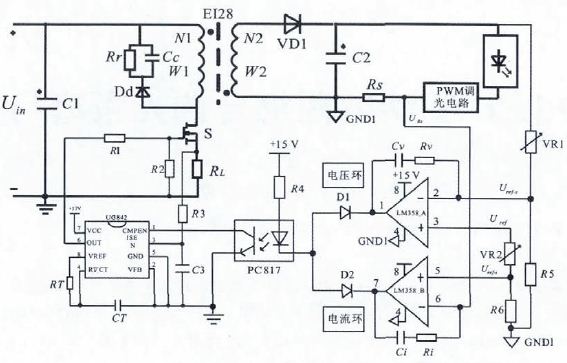

　　圖1 Flyback 恒流驅動電路

　　LED 由于其陡峭的伏安特性，一般采用恒流驅動。本文采用雙環控制恒流輸出。如圖1，通過電流采樣電阻Rs將電流信號轉換成電壓信號，與給定的Uref-i值進行比較，通過PI調節，經過光耦隔離形成電流誤差信號作為內電流環的給定，與開關電流進行比較，再通過UC3842 內部比較器形成PWM波，用以控制開關管的開斷，當電流參考值恒定時，電路工作達到穩態即恒流輸出。通過調節VR2可以改變Uref-i值，從而達到調光效果。另外，為了防止輸出過壓，在反饋環節還加了一個電壓環，通過調整VR1改變輸出限壓值。圖中參考電壓Uref由TL431提供2.5 V的基準電壓。 大功率電感廠家 |大電流電感工廠
