下面以四海通S538型萬能充電器為例，介紹其工作原理。四海通S538型萬能充電器在外觀設計上比較獨特，面板上采用透明塑料制作的半橢圓形夾子，透明塑料面板上固定有兩個距離可調節的不銹鋼簧片作為充電電極。面板的尾部并排有1個測試開關（極性轉換開關）和4個狀態指示燈，用戶根據需要可以調節充電器電極距離和輸出電壓極性，并通過狀態指示燈可方便看出電池的充電情況。

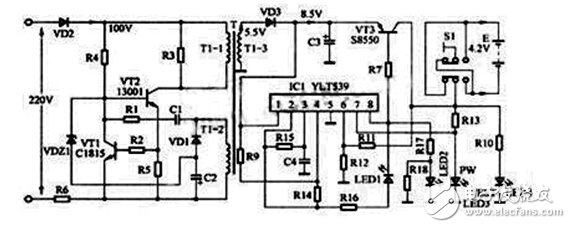

圖1 S538型萬能充電器電路圖

　　工作原理

　　該充電器電路主要由振蕩電路、充電電路、穩壓保護電路等組成，其輸入電壓AC220V、50／60Hz、40mA，輸出電壓DC4．2V、輸出電流在150mA～180mA。在充電之前，先接上待充電池，看充電器面板上的測試指示燈TEST是否亮。若亮，表示極性正確，可以接通電源充電；否則，說明電池的極性和充電器輸出電壓的極性是相反的，這時需要按一下極性轉換開關AN1（測試鍵）才行。具體電路原理如下。

　　振蕩電路

　　該電路主要由三極管VT2及開關變壓器T1等組成。接通電源后，交流220V經二極管VD2半波整流，形成100V左右的直流電壓。該電壓經開關變壓器T 1-1初級繞組加到了三極管VT2的c極，同時該電壓經啟動電阻R4為VT2的b極提供一個正向偏置電壓，使VT2導通。此時，三極管VT2和開關變壓器T1組成的間歇振蕩電路開始工作，開關變壓器T1-1初級繞組中有電流通過。由于正反饋作用，在變壓器T 1-2繞組感應的電壓通過反饋電阻R1和電容C1加到VT2的b極，使三極管VT2的b極導通電流加大，迅速進人飽和區。隨著電容C1兩端電壓不斷升高，VT1的b極電壓逐漸降低，使三極管VT2逐漸退出飽和區，其集電極電流開始減少，變壓器T 1-1初級繞組中產生的磁通量也開始減少。在變壓器T 1-2繞組感應的反向電壓，使VT2迅速截止，完成一個振蕩周期。在VT2進入截止期間，變壓器T1-3繞組就感應出一個5．5V左右的交流電壓，經VD3整流為直流電壓，作為后級的充電電壓。 大功率電感廠家 |大電流電感工廠
