晶體振蕩器

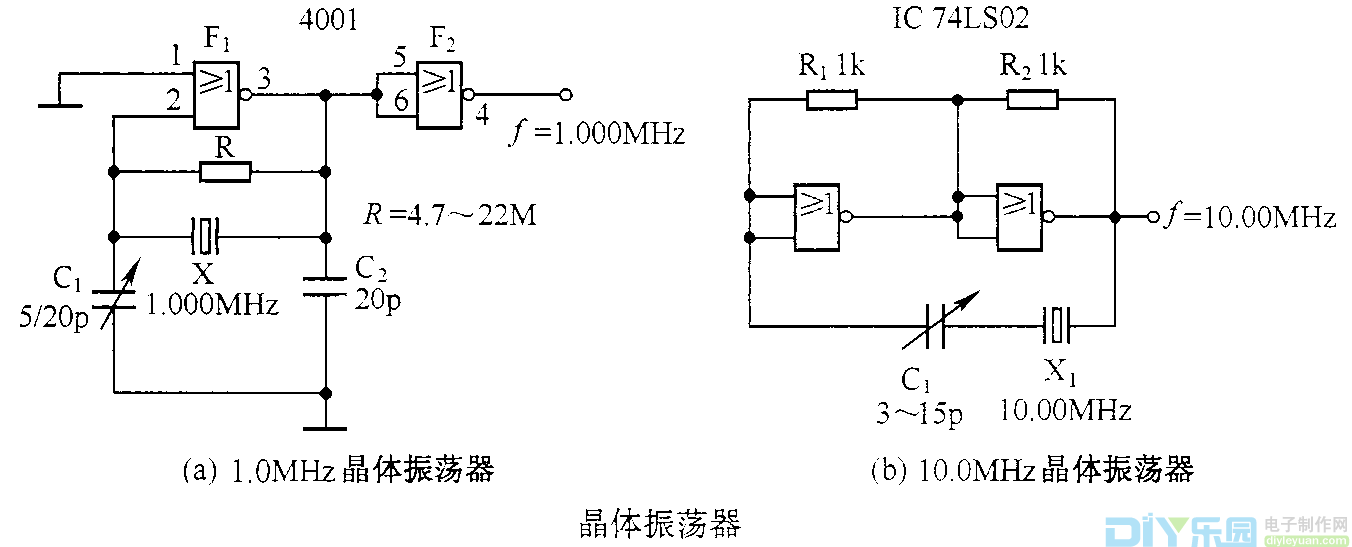

利用石英晶體和門電路可獲得精度和穩定度很高的振蕩頻率。如圖1—3所示為這類電路的基本
結構與應用。選用不同固有頻率的X，就得到不同的頻率輸出。圖2-3(a)所示電路中，F(xiàn)1的①②腳可以連接在一起，但不能接地。反饋電阻R的取值范圍很大，一般為1~20M。圖2-3(b)所示的電路為TTL門電路構成的http://www.szmzhg.com/功率電感10MHz晶體振蕩，反饋電阻的取值及取值
插件電感范圍都很小，但電路的振蕩頻率高。C1對振蕩頻率進行校正和微調。
晶體振蕩器
