引言
隨著電力系統的不斷發展及電網中各類非線性負荷的不斷增加，電能質量的監測、管理和控制已經越來越受到各方面的關注。計算機、電力電子和信息技術等高新技術產業的發展和普及，對電能質量提出了越來越高的要求，電能質量問題成為投資商對投資大型項目時的一個主要考核標準。因大功率電感此，對電網的電能質量進行有效的監測成為一項緊迫而重要的工作。電能質量監測是評估電能質量水平和發現電能質量問題的主要手段，也是改善電能質量的前提。如果能夠?qū)﹄娔苜|(zhì)量做出精確的檢測和分析，就可以對電網的電能質量水平和造成各種電能質量問題的原因做出分析和判斷，為電能質量的改善提供依據。在本文的電能質量監測設備的選擇這一部分會提到一種型號為AX-8008的電能質量監測儀，該產品是由呼和浩特市奧祥電力自動化有限公司生產制造的。通過對該產品七年來在鄂爾多斯地區的諸多變電站、變電所以及發電廠的使用情況的普查，有力地證明了該產品能夠有效地監測電能質量，為該地區更好地治理諧波起到了重要的作用。在本文的最后附有該產品在鄂爾多斯地區的使用情況表。
由于電能質量指標具有時變性，需要對其指標進行較長時間的監測，并釆用科學的方法對這些海量的監測數據進行評估，以便于從技術、經濟兩方面給出綜合治理的方案。
一、電能質量指標的監測方法
（一）穩態電能質量指標的監測
穩態電能質量參數描述了電力系統穩態運行方式下的運行狀態，主要包括電壓偏差、頻率偏差、三相不平衡度、諧波、間諧波、電壓波動閃http://www.siyinzg.com/貼片電感 變6類電能質量指標。目前，就穩態電能質量監測的數學方法而言，我國一系列關于電能質量的國家標準、IEC61000-4-30：2003、IEEEStd 1159(Tm)-2009、EN50160：2007等標準均沒有差別。以諧波監測為例，規定如下：
1）基于離散傅里葉變換進行諧波分析；
2）采樣窗寬度：50Hz系統中10周波；
3）窗形狀：同步狀態下選擇矩形窗；
4）基礎監測數據獲取要求：每10周波獲取一組諧波數值，共15個這樣的數值（基本等于3s時間間隔）采用方均根的辦工字電感器法形成一個有效記錄，即
關于穩態電能質量監測的基本方法，相關參考書籍講述較細，本文不再贅述。實際上，穩態電能質量監測的主要問題在于采樣窗的寬度及其數據簡約方法，下面予以簡單分析。
1.采樣窗問題
基于傅里葉變換，以諧波監測為例分析采樣窗問題。

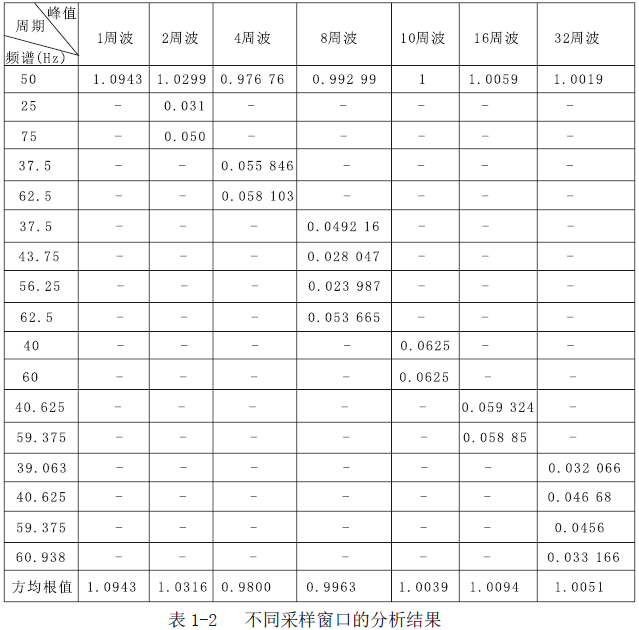

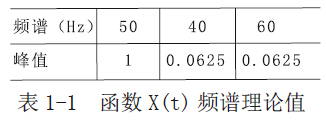

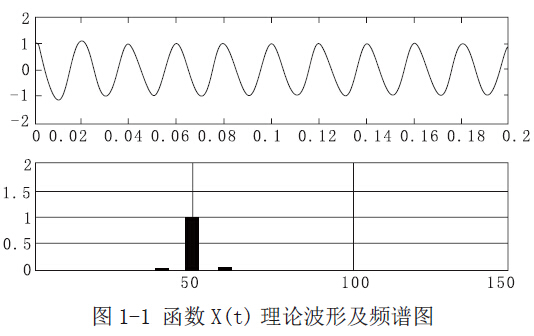

對于波形函數，X(t)=1×[1+0.125×cos(2π×10t)]×cos(2π×50t)(即用10Hz信號對50Hz信號進行調制)，其理論波形、頻譜圖如圖1-1所示，其頻譜理論值見表1-1，采樣窗分別取1、2、4、8、10、16周波，應用傅里葉進行諧波分析，其結果見表1-2。
