1. 作用

　　在數字系統中，譯碼器的功能是將一種數碼變換成另一種數碼。譯碼器的輸出狀態是其輸入變量各種組合的結果。譯碼器的輸出既可以用于驅動或控制系統其他部分，也可驅動顯示器，實現數字、符號的顯示。

　　2. 類型

　　譯碼器是一種組合電路，工作狀態的改變無需依賴時序脈沖。譯碼器可分為數碼譯碼和顯示譯碼兩大類。其中：

　　·顯示譯碼：包括驅動液晶顯示器(LCD)、發光二極管(led)、熒光數碼管等。

　　·數碼譯碼：主要是用來完成各種碼制之間的轉換。例如可用來完成BCD—十進制數、十進制數—BCD之間數制的轉換。

　　3. 常見數碼顯示器

　　數碼顯示器件有多種形式，目前廣泛使用的是七段數碼顯示器，簡稱七段數碼管。主要包括發光二極管(LED)數碼管和液晶顯示(LCD)數碼管兩種。

　　(1) LED數碼管

　　L功率電感ED數碼管是利用LED構成顯示數碼的筆畫來顯示數字的。具有較高的亮度，并且有多種顏色可供選擇，故應用相當廣泛。其顯示數碼圖例如圖1所示。

　　圖1 LED七段數碼顯示器

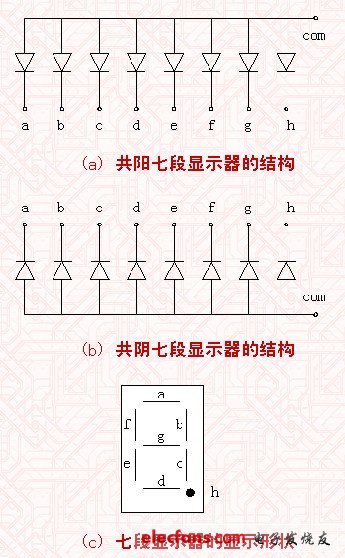

　　根據連接方式的不同，LED數碼管有共陽極和共陰極兩種連接方式，如圖2所示。其中：

　　·共陽極連接時，譯碼器必須輸出低電平才能驅動相應的發光二極管導通發光。

　　·共陰極連接時，譯碼器必電感器線差模電感器圈須輸出高電平才能驅動相應的發光二極管導通發光。

　　為了防止電流過大而燒壞發光二極管，通常在每個發光二極管的電路中還串接有限流電阻。

　　發光二極管數碼管的顯示原理較簡單，以共陰極連接方式為例，如要顯示數字5，則a、f、g、c、d段加高電平發光顯示，其余各段均加低電平熄滅。

　　(2) LCD數碼管

　　LCD數碼繞行電感管是利用液晶材料在電場的作用下會吸收光線的特性來顯示數碼的。這類數碼管雖比LED亮度低，但其耗電極低，故應用也比較廣泛。
