隨著世界計算機技術和信息技術的發展,全球的信息時代已來臨,各國都在高科技領域制訂適合自己的發展道路,我國政府正在致力于國一體成型電感民經濟信息化的建設,以“金卡工程”為一體成型電感器代表的信息化應用工程使我們加速向全球經濟一體化邁進。作為金卡工程的代表,IC技術無疑是當今世界最優秀應用技術。它從早期的投幣式,過渡到磁卡式,直到現在的IC卡式。IC卡即智能卡,又稱集成電路卡,它將一個集成電路芯片鑲嵌于塑料基模壓電感片中,封裝成卡的形式,其外形與覆蓋磁條的磁卡相似,開發IC卡技術的主要目的是實現現金支付和存兌的電子化、減少現金的流通量、實現電子商務、實現公用事業預付費等。
IC卡燃氣表是近十幾年發展起來的新型燃氣表,一般由計量傳感器電路、微功耗單片機、微功耗閥門、電壓測試電路、防竊氣電路、流量監測等部分組成。與傳統的皮膜式燃氣表相比,它更具備了精確記數功能、功能卡傳輸媒介功能、閥門自動處理功能、非法操作處理功能、欠壓處理功能、掉電處理功能、數據下載功能、數據顯示與聲音提示功能等。經過廣大IC卡生產廠家多年的技術改進和革新,IC卡技術日益成熟,應用也越來越普及。IC卡燃氣表基本解決了氣費收費難的問題,同時,隨著時代的進步、居民民主意識的增強、生活水平的提高,也要求改變過去落后的上門抄表收費問題,IC卡技術的推廣應用,從根本上解決了上述問題,兼顧了企業和用戶的利益。對燃氣企業來說:一是解決了入戶抄表難的問題;二是解決了催費收費難的問題;三是解決了企業和用戶的糾紛問題。對用戶來說:一是消除了抄表人員的打擾和時間預約問題;二是用氣自由;三是消除了地方性收費方式的約束限制。既方便了用戶,也減輕了企業負擔和諸多難題,簡化了操作程序,促進了社會發展,提高了人民群眾的生活質量,降低了企業的經濟成本,IC卡燃氣表是今后的發展方向。
2 IC卡燃氣表的基本結構
系統組成框圖

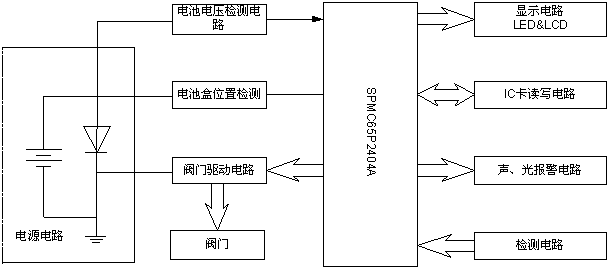

智能IC卡燃氣表的組成框圖如圖2所示,由電源電路、IC卡讀寫部分、單片機控制部分、閥門控制及顯示部分、電池電壓和位置檢測電路等組成。
電容電感
圖2 IC卡燃氣表組成框圖
3.1 IC卡讀寫部分
當用戶將含有購氣量(以加密數值形式表示)的IC卡插入表內時,控制閥在電控系統控制下開通氣路。用戶每用一個計量單位,計量電路便發出一組等周期計量脈沖序列,該脈沖序列如經電控系統判定為有效,即可以已購氣量中減去一個計量單位,并通過液晶模塊顯示表內剩余氣量。當剩余氣量為零時,控制閥自動關閉,氣路即被切斷,此時用戶須重新持卡購氣。在正常情況下控制閥處于接通態,只有當特殊事件發生時控制閥才從接通態變為關閉態。從IC卡讀回來的信息,隨之存入EEPROM存儲器中,EEPROM存儲器I2C采用24C01芯片,該芯片可以在無電源狀態下長期可靠存儲系統內重要數據,工作壽命可達106次。當用戶卡插入系統時,卡內密碼、卡號、模壓電感器購氣量及用戶用氣記錄等關鍵數據將以密文形式存儲在24C01芯片中。
3.2 電池電壓檢測、電池盒位置檢測部分
當電池盒中的供電電池的電壓小于正常工作電壓時,系統會自動提示用戶要更換電池了,并且通過顯示電路和報警電路告之用戶;為有效保護系統電源,本電路可對電池盒位置進行高靈敏檢測。當電池盒被拉開時,保護電路輸出低電平,單片機監測該信號后,即控制閥門使其關斷。直到電池安裝好并將電池盒推入表內正常位置時,單片機才會再次控制閥門使重新開閥供氣。
3.3 液晶顯示及聲光報警電路
液晶顯示電路可顯示欠壓、購氣、關閥、卡誤和氣量五種信息狀態及其任意組合。報警電
路采用LED和蜂鳴器進行報警,由單片機控制發出聲光報警。
4 芯片特性
SPMC65P2404A是凌陽公司(Sunplus)推出的8位工業控制單片機,最高工作頻率為8MHz,工作電壓2.5V~5V,有192字節的RAM和4K字節的OTP ROM,有23個可編程IO口,內置上/下拉電阻,8通道10位A/D轉換器(100KHz),SPMC65P2404其他特性包括: 大功率電感廠家 |大電流電感工廠
