本帖最后由加拿大于2016-8-3117:51編輯

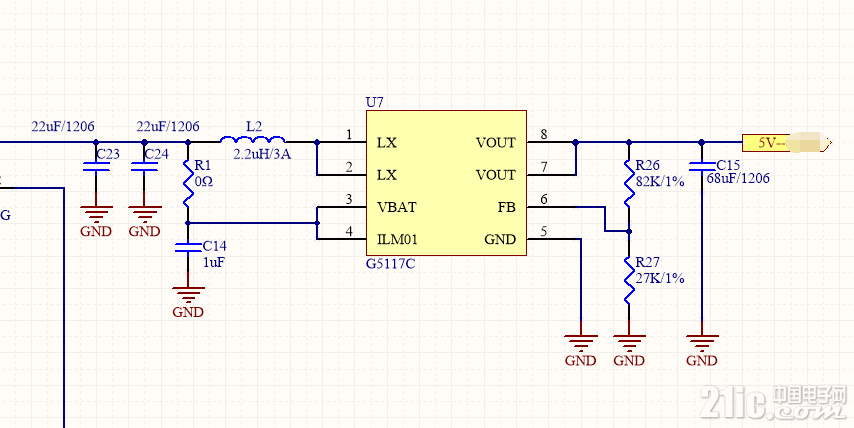

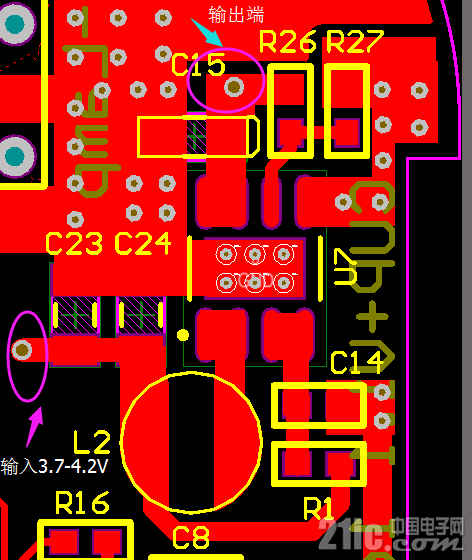

最近在用G5117C芯片做升壓5V輸出，輸入是3.7-4.2V的電壓，電路是按照參考電路畫的，PCB也是按照參考方式畫的，不知為什么電壓出不來。
。
。
求助一下！??！
自己先頂一下。
。
。
建議樓主先附帶上G5117C的Datasheet，我沒找到合適能看的
得先不短路2-3丶6-7。
先得不過載。
曉默兒發表于2016-8-3122:13
建議樓主先附帶上G5117C的Datasheet，我沒找到合適能看的

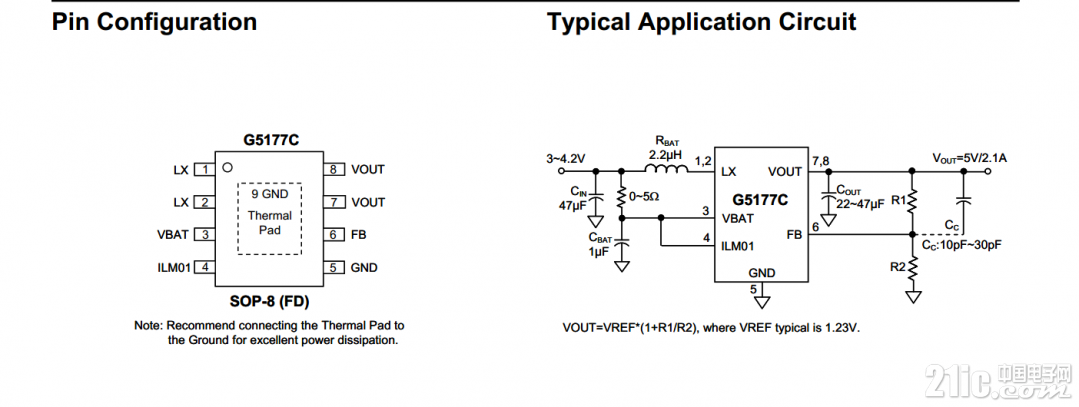

這是Datasheet資料
king5555發表于2016-8-3122:21
得先不短路2-3丶6-7。
先得不過載。
，沒明白是什么意思。
。
。
調整一下R1，試試~
仔細看了一下，按照Datasheet來設計基本不會有多大問題，樓主的原理圖沒啥問題，對于電容的選擇我想問下1206的封裝有68uF的貼片電容嗎？大多數都是用電解電容的，建議樓主再仔細核對PCB，別的沒啥可建議的了
R1不要0R試試
68UF不要鉭電容
換陶瓷22uf試試
或許你的鉭電容焊反了
，謝謝各位的回復，已經解決了，原來是芯片散熱接地焊盤沒有接觸好，（之前沒有注意這個地方?jīng)]有加錫）
，后來我加焊錫重新焊了，沒有問題啦！
有始有終,不錯.

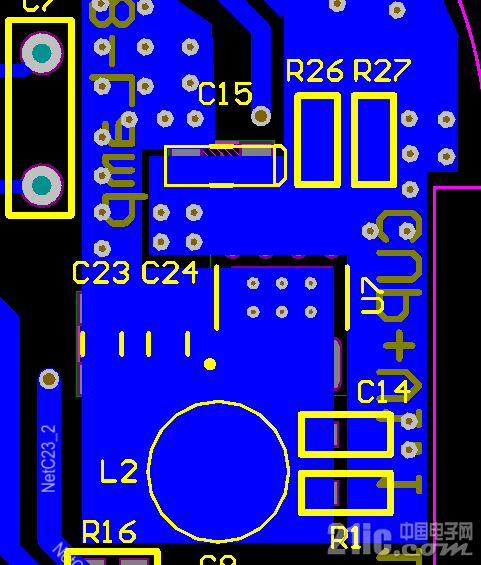

不過輸出那時就一個過孔出去,這樣輸出回路的線是不是細了點?
