按照經典電路焊接板子為什么發揮不了片子恒流控制的功能？與DS上給的公式計算不符，采樣電阻有什么要求？但是可以PWM控制，請問怎么解決?此帖出自LED專區論壇

控制器

PT4121的采樣電阻是由芯片的最大電流決定，因此這個采樣電阻有功率要求。

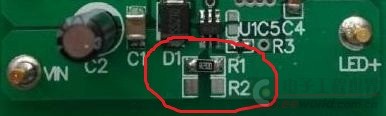

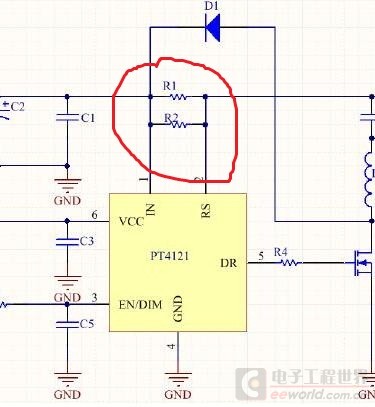

實際上這個采樣就是設定最大輸出電流，實際PCB設計時，為可調電流的方便，一般可以設計2個電阻并聯方式這個電阻靠近Vin和CSN腳，還有二極管要用肖特基，電感要用功率電感。

采樣電阻有阻值要求嗎？因為我不需要太大電流，所以我用2歐采樣電阻有影響嗎？電阻是直插的，不會靠太近，這個距離有什么影響呢？別的二極管、電感是滿足要求的

采樣電阻有阻值要求嗎？因為我不需要太大電流，所以我用2歐采樣電阻有影響嗎？電阻是直插的，不會靠太近，這個距離有什么影響呢？別的二極管、電感是滿足要求的

天際超體發表于2017-2-716:44采樣電阻有阻值要求嗎？因為我不需要太大電流，所以我用2歐采樣電阻有影響嗎？電阻是直插的，不會靠太近，...

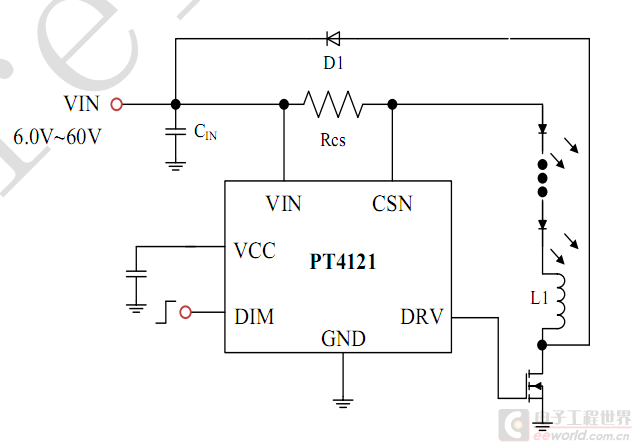

電流不大也要考慮電阻的功率是否夠PDF有電流計算公式下面圖片參考一下

qwqwqw2088發表于2017-2-809:52電流不大也要考慮電阻的功率是否夠PDF有電流計算公式下面圖片參考一下

謝謝，我有這兩個圖，Iout=0.2/Rs，電阻功率夠吧，不夠不就冒煙了嗎

電阻消耗功率大于額定功率，溫度就會超過正常范圍，可能就會冒煙了，直至斷開

qwqwqw2088發表于2017-2-1515:39電阻消耗功率大于額定功率，溫度就會超過正常范圍，可能就會冒煙了，直至斷開

對啊，我那個沒有冒煙，所以應該符合要求，現在我換了一個電路，用一個NPN三極管驅動MOS管，直接接可以嗎？還是配合電阻啊？有沒有電路圖推薦

天際超體發表于2017-2-1610:49對啊，我那個沒有冒煙，所以應該符合要求，現在我換了一個電路，用一個NPN三極管驅動MOS管，直接接可以嗎...

PT4121能用就用吧驅動LED的芯片很多，做的什么東西根據自己需要選就行，一般按照好好看芯片說明就可以

qwqwqw2088發表于2017-2-1515:39電阻消耗功率大于額定功率，溫度就會超過正常范圍，可能就會冒煙了，直至斷開

看到你前一段時間發的一個關于開關電源MOS驅動電路的帖子不錯我這里輸出pwm的IC輸出電壓只有3.3V直接控制MOS管估計不行，直接加一個三極管可以嗎？您可以給一個好的電路建議嗎？最好是有值表明的，我看您的帖子里，原理很好選值還希望您指點一下

qwqwqw2088發表于2017-2-1611:06PT4121能用就用吧驅動LED的芯片很多，做的什么東西根據自己需要選就行，一般按照好好看芯片說明就可...

恩恩，但是那個發揮不了芯片的作用，我是按手冊來的，所以現在換了一個思路就是剛給您回復的
