異世界的投影 發表于 2016-12-26 21:54
其實我還有一個問題，為何我現實中R4用3.9k電阻不會導致4腳輸出無法關閉，而仿真軟件里面會有這種現象，剛才我測了一下，仿真里面4腳按下開關前和現實中我用電路板焊出來的電路的電壓不一樣，現實中的電路只有0.168v電壓，我有點，懵逼了 ...
直接截圖吧? ?? ?? ?? ?? ???大家一起幫你分析一下
獵國傾城 發表于 2016-12-25 19:47
為啥不發個截圖
王棟春 發表于 2016-12-25 20:18
直接截圖吧? ?? ?? ?? ?? ???大家一起幫你分析一下
異世界的投影 發表于 2016-12-25 22:41
我把圖片傳上來了
王棟春 發表于 2016-12-25 23:06
將C2去掉? ?喇叭一端接3腳 一端接GND
JQ_Lin 發表于 2016-12-25 23:19

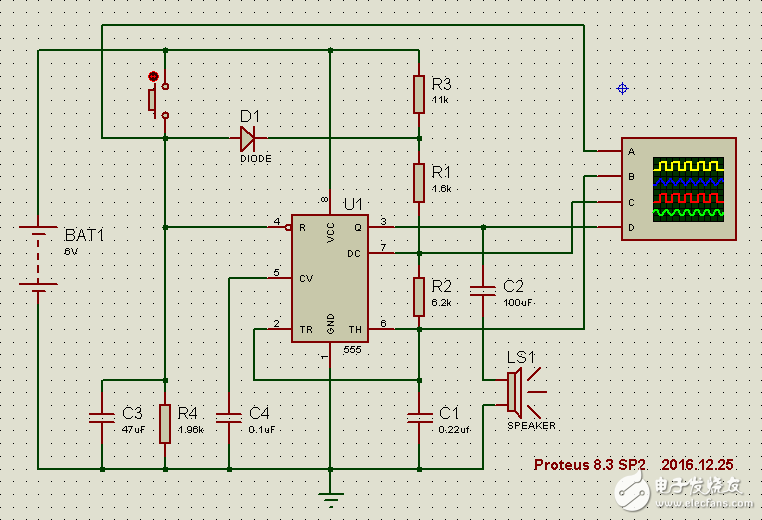

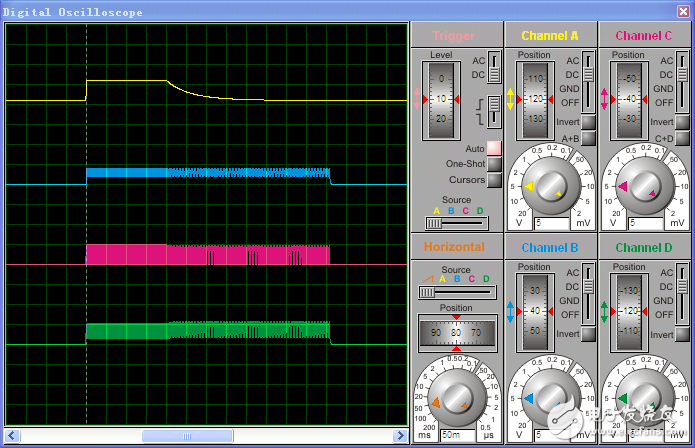

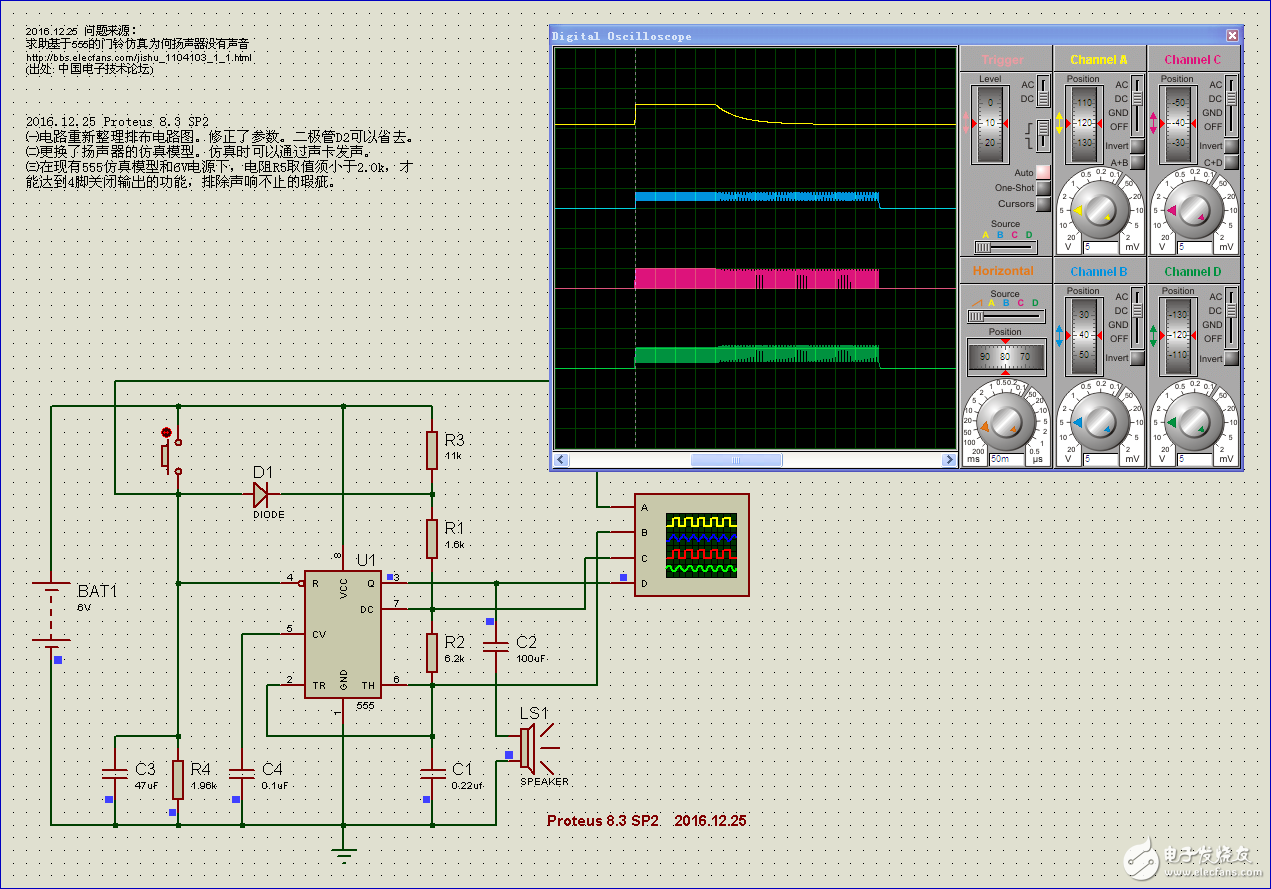

2016.12.25 Proteus 8.3 SP2
㈠電路重新整理排布電路圖。修正了參數。二極管D2可以省去。
㈡更換了揚聲器的仿真模型。仿真時可以通過聲卡發聲。
異世界的投影 發表于 2016-12-26 17:26
實際上我按照我原來的圖焊接揚聲器響了，但是仿真卻沒有聲音，是什么原因呢？我原來電路圖仿真錯了嗎？還有仿真時通過聲卡發聲這個選項是什么意思？
異世界的投影 發表于 2016-12-26 17:24
實際上我按照我原來的圖焊接揚聲器響了，但是仿真卻沒有聲音，是什么原因呢？我原來電路圖仿真錯了嗎？
王棟春 發表于 2016-12-26 20:16
10樓壇友說的非常正確??我看錯電路了??不好意思啊
異世界的投影 發表于 2016-12-26 20:45
沒什么，你們能來回答我就感覺滿足了
JQ_Lin 發表于 2016-12-26 19:05
我在上面的帖子里已經說清楚了。
1. 仿真沒有聲音，是你電路中選用的揚聲器沒有發聲功能。要?jiǎng)h除它。
再重新選擇可以借助于電腦聲卡發聲的揚聲器仿真模型，連接到電路中。
JQ_Lin 發表于 2016-12-25 23:19大功率電感廠家 |大電流電感工廠
2016.12.25 Proteus 8.3 SP2
㈠電路重新整理排布電路圖。修正了參數。二極管D2可以省去。
㈡更換了揚聲器的仿真模型。仿真時可以通過聲卡發聲。
