管管一直在尋找方法能讓大家一起來聊聊電源，討論電源，分享電源相關的知識，讓我們一起學習電源共同進步！在這里開設討論，希望大家一起來分享自己所知道的電源知識。

通過你一言我一言的分享，讓我們對電源知識更多的了解。

較真起來電源是個很大的話題，而我想，讓我們一期就來了解這里面的一小塊內容吧~所以給這期討論定個主題方向：直流穩壓電源中的整流電路你可以就一種整流電路進行談談，也可以說說你曾經在設計這塊電路的時候碰到的問題，還可以聊聊整流電路的作用，實際應用選擇整流的時候如何進行考慮...也可以更細化到元件選擇，也可以是投遞出你珍藏的相關資料~~反正，都來吧~讓這里成為知識的匯聚場！！！此帖出自電源技術論壇

掃一掃，關注EEWORLD微信訂閱號

行業資訊、電子趣聞、技術干貨、精彩活動……盡可掌握~

電源,實際應用,穩壓電源,主題,如何

沙發先放上之前maychang老師的“整流雜談”文章：看maychang“整流雜談”，學習整流知識

現在市電的波形偏離正弦波太多了，導致傳統的整流濾波電路按正弦輸入仿真結果和實際偏差大

cruelfox發表于2017-2-1610:22現在市電的波形偏離正弦波太多了，導致傳統的整流濾波電路按正弦輸入仿真結果和實際偏差大

波形相對正弦波偏了多少?上個波形圖來瞧瞧,隨便扯一截小半米長的錫線插示波器輸入孔,50HZ感應電壓漂亮的很.

反倒是零線對地電壓波形,臟的不行

整流電路啊，想起來現在有理想二極管整流橋，LT4320好像，搭配用4個NMOS管來實現，橋堆的損耗比原先的二極管結構大大降低了，這出來好多年了，也沒機會玩上這么高大上的東東，不知道現在還有沒其他類似4320整流設備

半橋、全橋、

cruelfox發表于2017-2-1610:22現在市電的波形偏離正弦波太多了，導致傳統的整流濾波電路按正弦輸入仿真結果和實際偏差大

這個不可能，除非你用電所在的電網嚴重設計不良且有大量功率因素很低的負載甚至大功率的調相設備，否則絕無可能。

以國內現在的電網技術，至少現在從骨干網上下來的中壓輸電線路中，50Hz不論波形、相位還是頻率都是相當精準的。

在負載側，除了少數工業現場和特殊的商業用戶外，多數常規終端網現在還是比較干凈的，會有設功率因素補償，而干擾主要是頻率較高的、來自開關電源之類的逆向干擾，對50Hz電壓波形的影響不大。

jackfrost發表于2017-2-1615:30整流電路啊，想起來現在有理想二極管整流橋，LT4320好像，搭配用4個NMOS管來實現，橋堆的損耗比原先的二極...

請問，這個效率能達到多少呢？查了一下datasheet好像沒有寫。

。

。

PowerAnts發表于2017-2-1613:53波形相對正弦波偏了多少?上個波形圖來瞧瞧,隨便扯一截小半米長的錫線插示波器輸入孔,50HZ感應電壓漂亮...

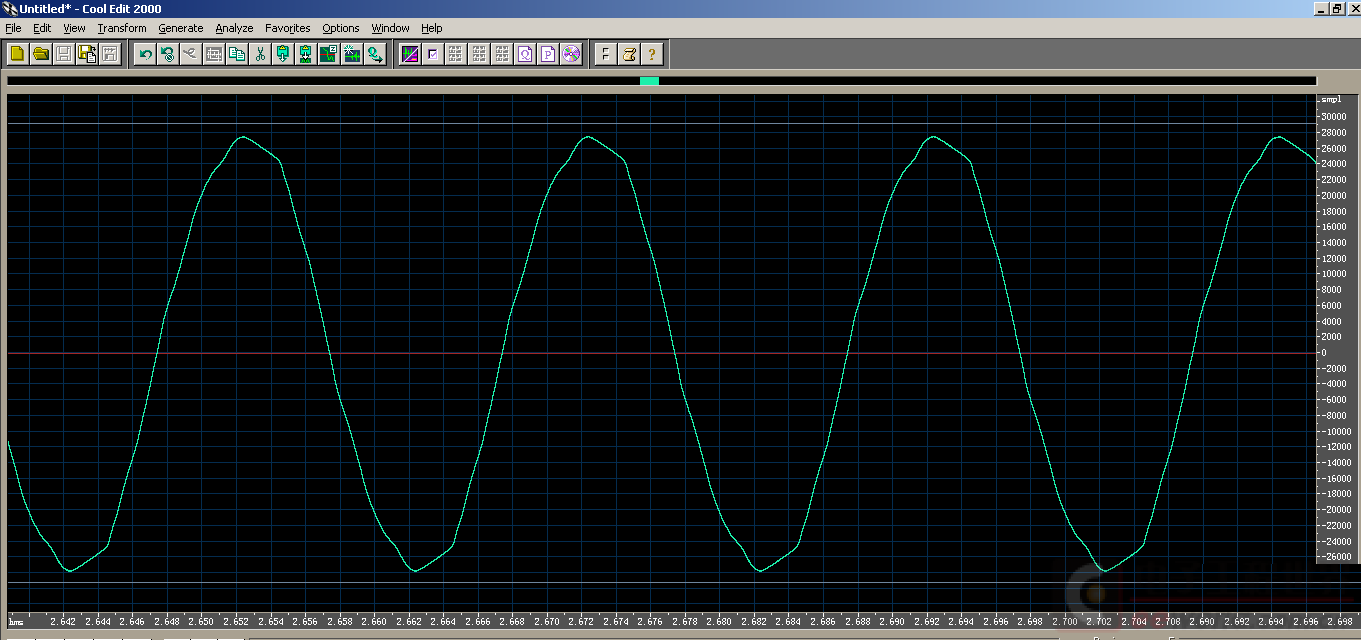

找到以前用電壓互感器和電流互感器接音頻ADC測過的圖了。

第二張圖是電壓的波形，如果作為正弦信號發生器來要求的話，這個波形一定不合格

chunyang發表于2017-2-1623:24這個不可能，除非你用電所在的電網嚴重設計不良且有大量功率因素很低的負載甚至大功率的調相設備，否則絕...

如果當成一個交流信號考察，頻率和相位不是問題。

現在越來越多的電器是高壓直接整流濾波的，輸入電流不是正弦式的，相當于嚴重非線性的負載。

對電網影響有多大我不清楚，直接測量市電波形就不是光滑的正弦形了，帶有棱角。

cruelfox發表于2017-4-1714:42如果當成一個交流信號考察，頻率和相位不是問題。

現在越來越多的電器是高壓直接整流濾波的，輸入電流不是...

那只能說你“運氣”太差，所在電網存在嚴重干擾，甚至干擾可能就來自你的用電器。

在上世紀，國內電網的供電質量確實很差，導致諸如電力線載波技術完全沒有實用價值。

但本世紀以來，國內對電網做了大幅改造，特別是骨干網，城市新建區的電力設施也都不錯，老城區改造也基本完成，只有部分農村地區比較落后。

在現在的電網環境下，載波通訊技術完全可用、實用，所以近年來載波抄表、載波路由之類比較常見了。

現在的不少電器都是開關電源供電，甚至包括照明燈具也普遍如此，開關噪聲如果沒有足夠濾波的話，確實會傳導到電網中，但現在的電網普遍有功率補償，國標也對開關電源、照明燈具的噪聲干擾有嚴格規定，只要用合格的產品，噪聲并不嚴重。

前年還是大前年，得到一部本站獎勵的示波器，曬機時沒有什么好演示的，就隨手測了一下市電，波形很好。

cruelfox發表于2017-4-1714:37找到以前用電壓互感器和電流互感器接音頻ADC測過的圖了。

第二張圖是電壓的波形，如果作為正弦信號發生器...

你這個測試可不算數，會受你用的負載影響，而且用聲卡采樣結果存疑。

期待下一期的濾波電路

cruelfox發表于2017-4-1714:37找到以前用電壓互感器和電流互感器接音頻ADC測過的圖了。

第二張圖是電壓的波形，如果作為正弦信號發生器...

電壓互感器的磁密是比較高的,本身會產生一定的奇次諧波,再加上市電本身就有一定的失真,通過電壓互感器測到這個波形很不錯了.供試驗室配電的總諧波失真也只需要5%,我還說你扁到什么程度呢.

chunyang發表于2017-4-1717:02你這個測試可不算數，會受你用的負載影響，而且用聲卡采樣結果存疑。

音頻范圍內的給音頻ADC很靠譜，分辨率比數字示波器高多了。

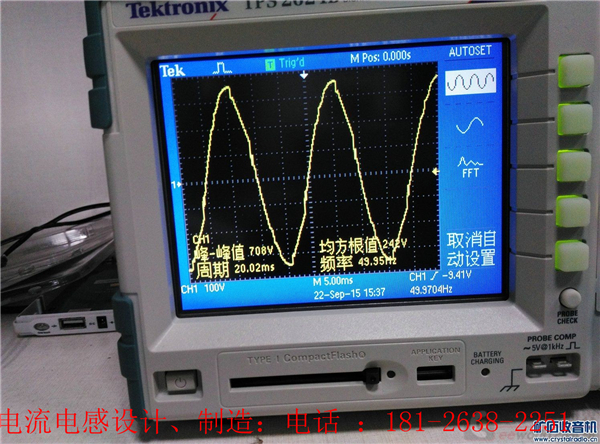

給你看個別人測的

cruelfox發表于2017-4-1717:46音頻范圍內的給音頻ADC很靠譜，分辨率比數字示波器高多了。

給你看個別人測的

帶寬可差的遠，真有超過音頻的高頻噪聲也看不出來。

至于你拿個波形很劣的例子，即使測試結果為真，也無法說明所有電網都如此，相信你也能在網上找到波形很好的測試圖。
