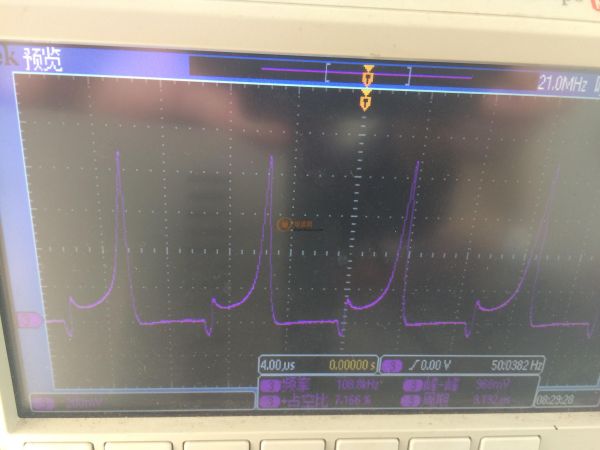

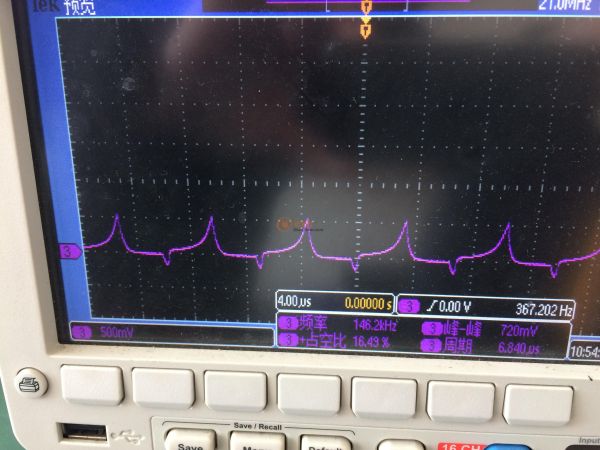

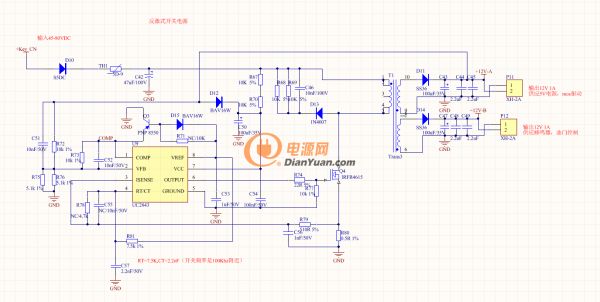

UC2843做的反激開關電源，電流檢測波形很奇怪，原理圖如下，芯片3、4腳之間加了一個390pF電容，圖一是原理圖，圖二是MOS管S極波形，圖三是芯片3腳波形。

你那變壓器的能量被Snubber吸光光了, 把D13先拿掉看看....... 拿掉D13不行啊，電路不工作了。資料上都說CCM模式應該電流是梯形，我的怎么看起來像三角形，而且還有個尖峰。。。

D13是你的突波吸收電路, 跟電路工不工作有啥關係?

你這是突波吸收電路(Snubber) 吸收太大, 把變壓器能量吸走, 造成電流無法全數從變壓器端流過, 所以出現反對數波形, 要不正常要是指數波形..

電阻並聯5K, 電容 103 二極體操作100K使用慢管, 你這只要一拉載, 你那二極體跟電阻應該可以煎蛋......

剛才是我理解錯誤了，把D13短路了。。。把D13拿掉后波形與沒拿掉基本一樣。

然后按你說的改，電阻用兩個5K并聯，電容103，二極管用1N4007，在測試波形也沒有多大改變哦

沒理由, 你這是能量出不來的狀況, 試一下這幾點

1). 把D13, Q3, R73拿掉, D10短路

2). 調整R72讓電壓掉到10V

再看看Mosfet_S的信號............

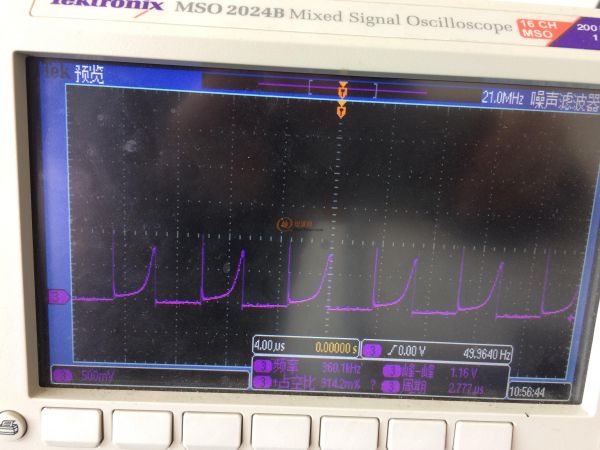

這幾點都試過了，波形差不多是這樣的，算不算正常??？（PS：指數波形是正常的嗎？為什么資料上是線性的）

現狀怎么樣了，什么情況 取樣電阻阻值調大些，電流調小些看看 3腳怎么接到4腳那個電阻電容去了？ Pin3接Pin4電容是斜率補償勇... 已經被添加到社區經典圖庫嘍
