TFT雖然顯示效果極佳，具有16位、24位等，但是控制時序相對復雜，因此應運而生了TFT的控制器，而帶有控制器的TFT顯示屏價格昂貴，大多數用戶選擇自己制作TFT控制器的方案，廣州周立功公司基于Actel FPGA的制作了多種TFT控制器解決方案，可以實現低成本、高性能、高可靠性等特點。

方案簡介

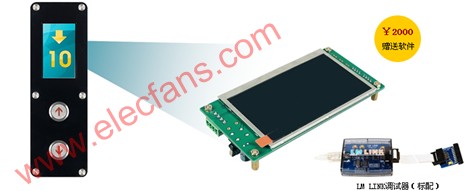

　　TFT控制器的實現主要有專用芯片、自帶控制器的MCU以及FPGA來實現，鑒于FPGA的實現靈活性、低成本以及高可靠性的特點，越來越被大家所接受，并且廣泛的應用，特別是廣州周立功公司推出的電梯外呼板的解決方案更是得到了眾多用戶的認可。
　　而對于原來系統中已經帶有MCU，又不想替換MCU的平臺的用戶，可以采用FPGA+SRAM或FPGA+SDR電感器命名AM的方式實現TFT的顯示。廣州周立功公司根據不同用戶需要，設計研發了多種TFT控制器的方案，在低成本和高性能方面可以權衡選擇其一來實現。能夠?qū)崿F(xiàn)1024×768以及以下分辨率的TFT液晶驅動顯示，不僅能夠?qū)崿F(xiàn)定點更新、區域更新、多圖層的功能，而且配合提供的MCU GUI庫，實現畫點、畫線、畫圓等功能。

基于Actel FPGA的TFT控制器方案
　　方案一：低成本、多功能、低分辨率顯示方案
　　該方案采用性價比最高的A3P030和SRAM來實現，不僅成本低，而且靈活性非常大，實現的功能豐富，由于采用性價比較高的SRAM，容量有限，適合于低分辨率的TFT屏顯示。

功能特點：
　　1、采用Actel小容量的A3P030以及SRAM(IS61LV25616AL)來實現，具有成本低的特點
　　2塑封電感器、接口非常靈活，根據不同的需要可以定制Intel并行總線接口、SPI接口等
　　3、并行總線接口的速度最高可達25MHz左右，相當于480×272分辨率的TFT在1秒鐘內可以更新191副圖片；SPI的時鐘速度同樣可以達到25MHz以上的速度
　　4、支持雙緩存的操作，兩個緩存都可進行讀寫的操作
　　5、支塑封電感器持雙緩存間數據拷貝功能，兩緩存間可以進行DMA的數據拷貝
　　6、支持定點和區域更新內容
　　7、支持16位色480×272以及以下分辨率的TFT顯示屏，刷新率在60Hz以上
　　8、支持前景色和背景色設置的功能
　　9、顯示數據來源于MCU，數據可以存放于外部的串行或并行的Flash，可以存放圖片、漢字庫等，容量大小由用戶自行控制
　　10、配套提供的MCU GUI庫可以實現畫點、畫線、畫圓、畫矩形等功能

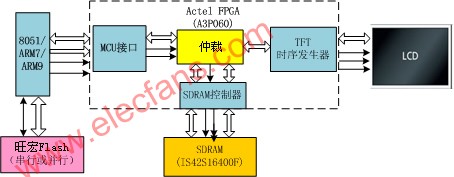

　　方案二：低成本、高性能、高分辨率顯示方案

　　該方案采用A3P060和SDRAM的方式實現，同樣成本低，由于A3060資源較為豐富，并且內部帶有PLL，所以可以實現高分率的TFT顯示，最高可達1024×768。

功能特點：
　　1、采用Actel中等容量的A3P060以及SDRAM(IS42S16400F)來實現，同樣具有成本低的特點
　　2、接口靈活，根據不同的需要可以定制Intel并行總線接口或SPI接口等
　　3、并行總線接口的速度最高可達50MHz左右，相當于800×600分辨率的TFT在1秒鐘內可以更新100副圖片
電感生產廠家　　4、支持雙緩存的操作，兩個緩存都可進行讀寫的操作
　　5、支持定點和區域更新內容
　　6、支持16位色1024×768以及以下分辨率的TFT顯示屏，刷新率在60Hz以上 大功率電感廠家 |大電流電感工廠
