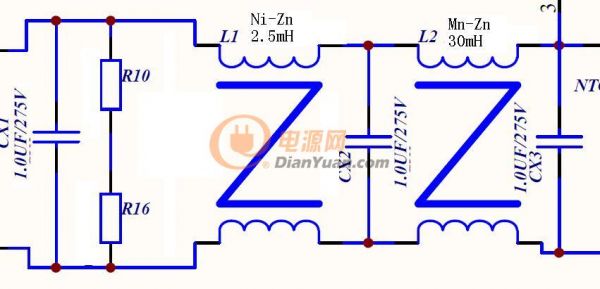

我對EMI這塊了解不多，最近在測試一款充電器EMI，發現傳導不能過，充電器是100~240Vac 輸出24Vdc 15A 濾波電路及參數，測試傳導圖如下：
CX1,CX2,CX3,均為1.0uF/275V X電容，L1，L2分別為共模電感，另外L，N線上有接472M/400V Y電容接到大地上（AC有接地端，圖上未畫出來）。

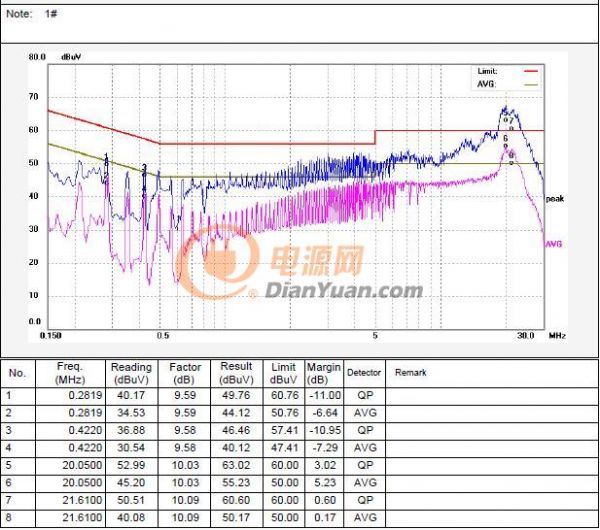

L線傳導數據。
請高手們指點下，怎樣整改，可以過傳導。謝謝！
不知道兄弟整改的時候帶的共模電感是否夠多，簡單的說，拿大把的共模電感換著用，感量不夠就串起來試，輸出到負載上也可以加個共模電感試試是否有效果。
再做2個蝶形繞法的試試，第一級要抑制輻射，可以用5k的MnZn材質也試試。
360W整改傳導應該要花點時間，初次級的Y電容也可以換換高壓“+”和“-”試試，是否有PFC，拓撲架構是怎樣的。
X電容下，把放電電阻改小，放電電流再大點試試。

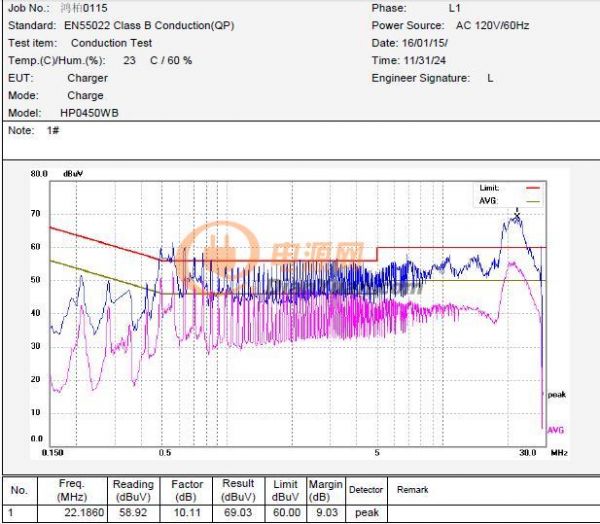

謝謝，471zhouge 回帖，此款充電器是帶有PFC的。在初次級之間是有兩路Y電容的，只是都接在初級地與次級地上，下次測試時，換下試試看。之前，第一級是用MnZn 材質的，感量3mH，150K~0.5M這個區間測下來，也是超的。所以才改了NiZn的，但感量做不大。
我是這樣想的，如果兩個電感都改成NiZn材質，感量分別為2.5mH,10mH,另外在進線口線上加一個鐵氧體小磁環饒幾圈。不知是否可行，希望有經驗的兄弟一起討論下。
NiZn的只用過放在輸入線上壓輻射的，因為AL太小了，蝶形繞法是我用的最多的EMI整改傳導的處理方式。
500k的位置應該還是開關頻率的倍頻干擾的，你用電橋測試下共模感量，頻率越高，感量越小，NiZn材質的沒有試過，可以試試看。
可以用2個板子做測試，看看是否是PCB上元器件太近了導致的干擾。1個板子放EMI濾波器，濾波器輸出接第二個板子的EMI輸出。
僅供參考。
感謝您的熱心解答。我準按照您說的，用一個板子放EMI濾波器試下。如果還是沒有什么效果，那就聽大家的意見改變壓器試試。
變壓器1層銅箔屏蔽一層線屏蔽，0.5M以后基本都壓到10dB以上余量。（某款產品）
只是變壓器復雜了，成本上來了。
有沒有完整的線路圖發一下
共模電感的感量先加大試下
Y電容還要調整
共模電感我有加大了，L2我用的是15mH,后來改大為30mH,L1我有從2.5mH加大為10mH,還是超的更多了。Y電容到是可以試下。謝謝！ 上個頭條，希望問題早點解決 兄弟，要上頭條，也要給點建議啊。 有接地線，測試時是否有接地線，看測試圖是高頻部分過不了，輸出是同步整流? AC輸入串個鎳鋅的小共模試試 測試時有接地的，沒有同步整流，全波整流了。 目測 你這數據好像也沒加什么元件 從頭到腳都是，你上面的參數只能做到40-50W左右的EMI， MOS 變壓器 整流二極管這些都要加的 高頻段超了應該是次級有問題,1.大地有接輸出負和輸出正嗎 2.變壓器加了幾層屏蔽 3.可以改改輸出共模 大地未接輸出負，變壓器在磁芯外側加一層屏蔽, 輸出有加一個MnZn 共模電感，200uH，可以試試改下看。謝謝你的建議。
PCB上來看看。
大地接Y電容到輸出正與到負啊,就壓器就一層屏蔽嗎, wmh12兄弟，能否說的再具體點，我輸出的地上有接Y到初級的熱地上，輸出正與負要接Y到大地好處在哪里？變壓器現在是只有一層屏蔽。 gaoshou guozhao a 你試試就知道了,我也有這樣調試過,有效果的最近去測了下，在輸入再加了一級電感，輸出線上加磁環，免強過了，余量不太夠，感謝各位兄弟的指點了。下面是本次測試的數據。

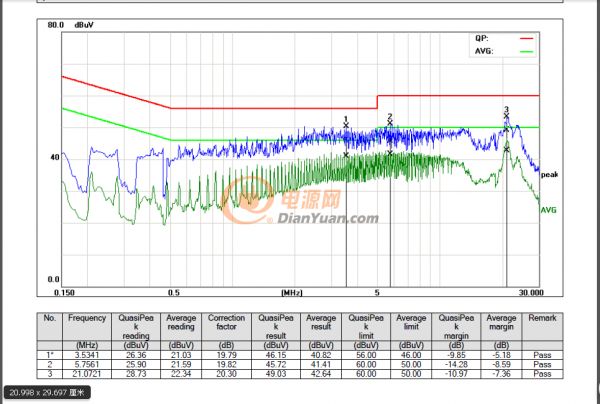

L線數據：120Vac

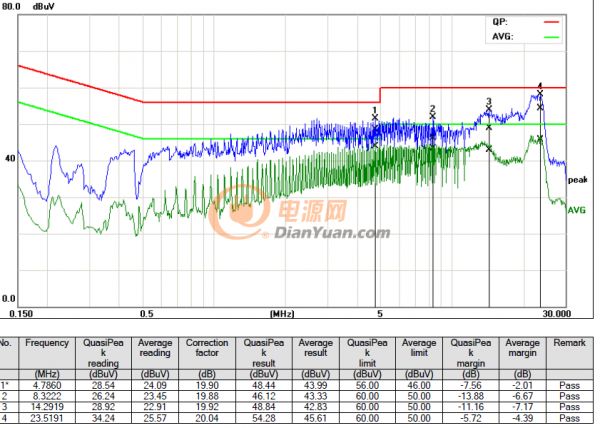

N線數據: 120Vac
大師就這樣搞好了，我現在有款120W的，在500K左右的點老是搞不下來，請教下你之前是怎么處理這個問題呢？
大師就不敢當了，這東西都是試出來的。X電容加大，共模電感加大。適當調下初次級之間的Y電容。 大功率電感廠家 |大電流電感工廠
